Трос газа СV 300 AMG

Трос газа СV 300 AMG передаёт движение от ручки газа к механизму управления подачей топлива. Внутренний трос перемещается в оболочке и тянет привод при повороте ручки. От его свободного хода зависит, насколько плавно меняются обороты и возвращается ли управление в исходное положение после отпускания газа. Деталь нужна при обрыве троса, повреждении оболочки или заедании, связанном с износом самого троса.

Конструкция и признаки износа

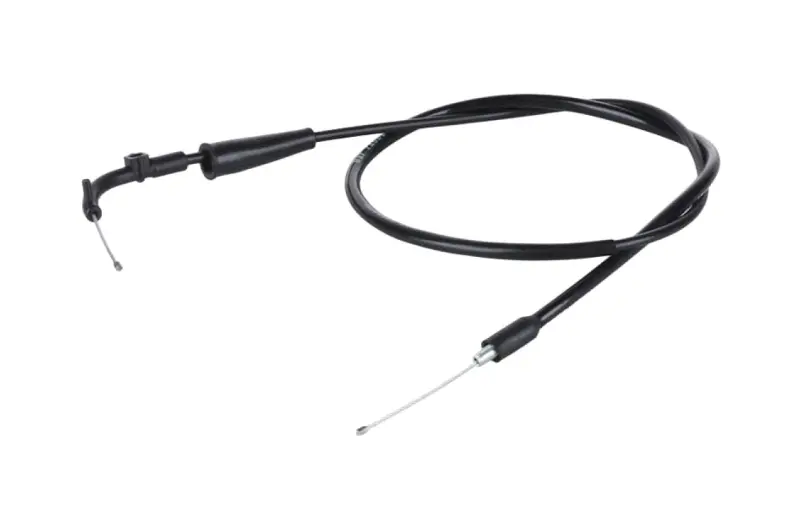

У троса чёрная наружная оболочка, выступающие на концах участки внутреннего троса с наконечниками и изогнутый направляющий участок с одной стороны. На концах предусмотрены защитные чехлы. При подборе важны не только общая форма, но и посадка каждого окончания: оболочка должна правильно упираться в крепления, а наконечники — удерживаться в пазах привода.

Повод для проверки — тугой поворот ручки, движение рывками, запаздывание возврата или необходимость часто корректировать свободный ход. На снятом тросе осматривают места выхода из оболочки, участки возле изгибов и креплений. Распушённые жилы, заломы, трещины наружного покрытия и повреждённые наконечники служат причинами замены. Если ручка заедает, стоит также проверить её механизм и возврат привода: новый трос не устранит неисправность соседних деталей.

Что сверить со снятым тросом

Ориентируйтесь на обозначение СV 300 и сравнение с деталью, установленной на технике. Сверьте длину оболочки, общую длину троса и длину свободных концов внутренней жилы. Затем проверьте форму и размеры наконечников, изгиб направляющей, посадочные места оболочки и способ регулировки. Одинаковая общая длина ещё не означает, что трос подойдёт: при другом вылете внутренней жилы может не хватить хода для полного открытия или возврата привода.

Учитывайте штатную прокладку от ручки газа до места подключения. Трос должен проходить по предусмотренному маршруту, без натяжения при повороте руля и без лишних петель. Слишком короткая оболочка может натягивать привод, а слишком длинная — образовывать перегибы и задевать соседние детали. Неподходящий наконечник нельзя компенсировать сильной затяжкой регулировки: он должен соответствовать своему посадочному месту.

Замена и проверка хода

Работу выполняют при заглушённом двигателе. До снятия запоминают маршрут троса и расположение креплений, ослабляют регулировку, освобождают наконечники и выводят оболочку из упоров. Новый трос укладывают по штатному пути, без резких перегибов, контакта с горячими поверхностями и пережатия крепежом. При установке осматривают пазы ручки газа, упоры оболочки, чехлы и крепления; повреждённые сопутствующие детали заменяют.

После подключения настраивают свободный ход по требованиям техники и проверяют, что наконечники полностью сели в пазы. Несколько раз поворачивают и отпускают ручку, затем повторяют проверку при повороте руля в обе стороны. Движение должно оставаться плавным, а привод — возвращаться без задержки. Если натяжение меняется, ручка не возвращается или хода недостаточно, сначала исправляют прокладку и регулировку, проверяют соответствие троса и только затем запускают двигатель.
