Задняя вилка маятника 4T CG/CB 125/150 KOMATCU

Задний маятник KOMATCU

Задняя вилка маятника 4T CG/CB 125/150 KOMATCU — деталь задней подвески мотоцикла. Обозначение 4T указывает на четырёхтактный двигатель. Маятник связывает заднее колесо с рамой и позволяет ему перемещаться при работе подвески, сохраняя заданное положение оси. От геометрии вилки и состояния её шарнирного крепления зависят положение колеса, работа цепного привода и отсутствие бокового люфта.

Конструкция и причины замены

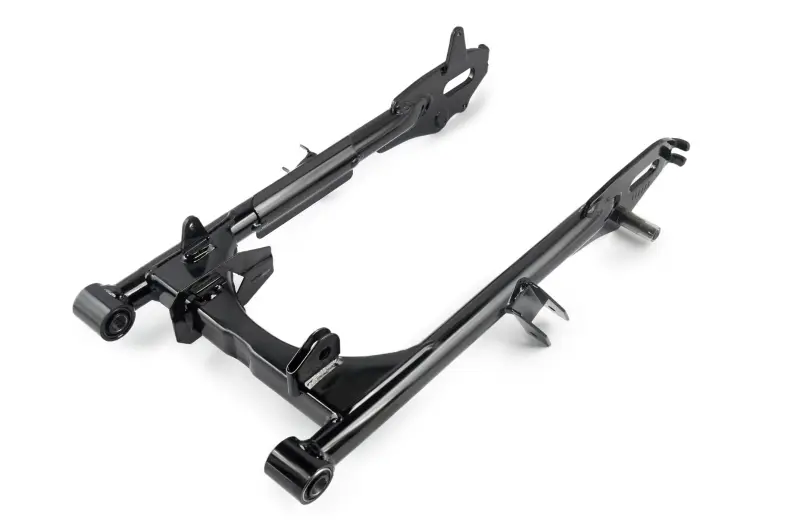

Вилка имеет два продольных плеча, соединённых поперечиной, чёрное покрытие и приваренные крепёжные кронштейны. На передних концах расположены цилиндрические проушины шарнирного крепления, на задних — пазы для установки оси колеса. При подборе нужно учитывать всю форму детали: совпадения только крепления к раме недостаточно, если отличаются ширина между плечами или расположение остальных креплений.

Причиной замены могут стать изгиб после удара, трещины возле сварных соединений, повреждение пазов под ось или сильная коррозия с потерей сечения. Настораживают также смещение заднего колеса и невозможность правильно выставить его при исправных регулировочных деталях. Если появился поперечный люфт, сначала проверяют шарнир: износ втулок, подшипников или оси не всегда означает, что требуется менять саму вилку.

Что сверить со снятой вилкой

Начните с крепления к раме: сравните общую ширину шарнирной части, диаметры отверстий и расположение дистанционных деталей. Затем сопоставьте длину от шарнира до оси колеса, внутреннее расстояние между плечами, ширину и направление пазов. Эти параметры определяют, встанет ли колесо с его штатными втулками и останется ли доступный ход регулировки натяжения цепи.

• Сравните положение и форму креплений амортизаторов, включая расстояние между ними.
• Проверьте точки крепления деталей заднего тормоза, направляющих цепи и других элементов, установленных на прежнем маятнике.
• Убедитесь, что при сборке сохраняются необходимые зазоры до шины, цепи и рамы во всём рабочем ходе подвески.

Сверять геометрию удобнее по неповреждённым участкам снятой детали и контрольным размерам мотоцикла. Погнутый маятник нельзя использовать как единственный образец для измерений. Несовпадающие проушины не следует стягивать крепежом или подгонять за счёт перекоса: это создаёт напряжение в конструкции и мешает свободному движению подвески.

Установка и проверка

Мотоцикл закрепляют на устойчивой опоре и разгружают заднюю подвеску. Освобождают мешающие снятию крепления, снимают заднее колесо и извлекают ось маятника, сохраняя порядок втулок, шайб и проставок. Пока вилка снята, осматривают её ось, шарнирные детали, уплотнения и крепления амортизаторов. Изношенные сопряжённые детали заменяют, иначе люфт может остаться и после установки новой вилки.

Сборку выполняют по руководству мотоцикла, соблюдая предусмотренные смазку и моменты затяжки. После установки выставляют заднее колесо, регулируют натяжение цепи и проверяют работу заднего тормоза. Маятник должен двигаться без заеданий, колесо — без перекоса, а цепь — проходить без задевания за вилку. Ошибка подбора или сборки может вызвать неравномерный износ цепи и звёзд, ограничить ход подвески и нарушить управляемость.
