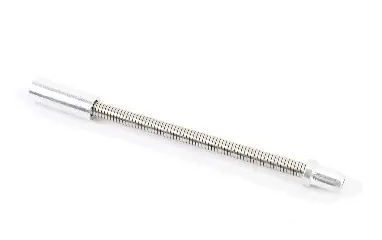

Гибкая направляющая тормозного троса V-Brake CP-H4A, нержавеющая сталь, OEM

Гибкая направляющая тормозного троса V-Brake CP-H4A из нержавеющей стали служит для подвода троса к рычагу велосипедного ободного тормоза. Она соединяет участок рубашки с держателем направляющей и задаёт изгиб, через который проходит внутренний трос. От состояния этого участка зависит, насколько свободно трос перемещается при нажатии ручки и возвращается после её отпускания. В обозначении детали сохранён маркер OEM.

Конструкция и назначение

Направляющая имеет гибкую спиральную среднюю часть и гладкие окончания разной формы. Гибкий участок позволяет придать подводу троса плавный изгиб с учётом расположения рубашки и тормозного рычага. При этом направляющую нельзя складывать или сжимать до залома: слишком тесный поворот увеличивает сопротивление движению троса. Нержавеющая сталь устойчива к коррозии, но загрязнения внутри канала всё равно могут мешать работе привода.

Когда нужна замена

Повод осмотреть направляющую — тугой ход тормозной ручки, рывки при её нажатии или замедленный возврат троса. Эти признаки сами по себе не определяют неисправную деталь: при разъединённом приводе проверяют, не заедает ли трос именно в направляющей. Её меняют при заломе гибкого участка, повреждении окончаний, нарушении посадки в держателе или стойком заедании. Деформированная деталь может перетирать трос и мешать полному растормаживанию.

Что сверить при подборе

Сравните со снятой направляющей общую длину, форму и размеры обоих окончаний, глубину их посадки и способ соединения с рубашкой. Конец со стороны тормоза должен соответствовать держателю, а противоположный — посадке рубашки. Одного обозначения тормозной системы недостаточно для проверки всех сопряжений: слишком тонкое окончание будет болтаться, а слишком крупное не войдёт на нужную глубину.

Также проверьте, хватает ли места для плавной дуги между рубашкой и рычагом. В установленном положении направляющая не должна упираться в соседние детали, натягивать рубашку или касаться покрышки. Если меняется трасса переднего тормозного троса, оцените её при повороте руля в обе стороны: движение руля не должно тянуть привод и прижимать колодки к ободу.

Особенности установки

Освободите трос и выведите старую направляющую из держателя, сохранив порядок расположения рубашки и защитного пыльника, если он установлен. Осмотрите трос по всей длине участка, проходившего через направляющую: распушённые жилы, перегибы и следы перетирания требуют замены троса. Заодно проверьте торец рубашки, её наконечник и пыльник. Повреждённые сопутствующие детали могут оставить тугой ход даже после установки новой направляющей.

Пропустите трос через новую направляющую, полностью посадите окончания в соответствующие опоры и сформируйте изгиб без резких перегибов. Затем закрепите трос и отрегулируйте тормоз по инструкции его изготовителя. Несколько раз нажмите ручку: направляющая должна оставаться в держателе, трос — двигаться без рывков, а колодки — отходить от обода после отпускания. До поездки проверьте торможение на малой скорости; при заедании или смещении направляющей сначала устраните причину.
