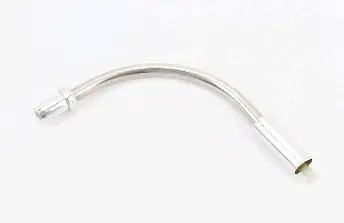

Направляющая тормозного троса V-Brake 90° из нержавеющей стали CP-H4E OEM

Направляющая троса V-Brake 90°

Изогнутая направляющая подводит тормозной трос к рычагу велосипедного ободного тормоза V-Brake. Через неё проходит внутренний трос, а конец рубашки упирается в посадочную часть. Направляющая задаёт поворот троса у тормоза и устанавливается в держатель на рычаге: при нажатии на ручку трос натягивается и сводит рычаги с колодками к ободу.

Деталь выполнена из нержавеющей стали, угол изгиба — 90°. У неё изогнутая трубчатая часть и разные по форме окончания для соединения с рубашкой и держателем. Такая конструкция требует совпадения обеих посадок со снятой направляющей: одного сходства изгиба недостаточно для правильной установки.

Когда требуется замена

Направляющую меняют при деформации после удара, повреждении концов, трещинах или износе прохода для троса. Повод проверить её состояние — тугой ход тормозной ручки, рывки при натяжении троса и замедленное возвращение тормоза после отпускания ручки. Эти признаки также бывают при повреждённом тросе или рубашке, поэтому стоит осмотреть весь участок их соединения с направляющей.

Особое внимание уделяют местам входа и выхода троса. Заусенцы, залом или повреждённая кромка могут мешать его движению и перетирать отдельные проволоки. Если трос распушился, установка новой направляющей не устранит повреждение самого троса — его тоже заменяют. Проверяют и защитный пыльник, если он предусмотрен тормозом: порванный пыльник хуже закрывает участок троса от грязи.

Что сверить при подборе

• Тип установленного тормоза и угол старой направляющей: здесь используется изгиб 90°.
• Длину и общую форму детали, положение рубашки относительно рычага тормоза.
• Форму, диаметр и глубину посадки конца, который входит в держатель.
• Соединение с рубашкой и её наконечником: они должны садиться без перекоса.
• Свободное пространство вокруг тормоза и траекторию троса при движении рычагов.

Удобнее сравнивать новую направляющую со снятой, отдельно проверяя каждое окончание. Неподходящая геометрия заставляет рубашку изгибаться слишком резко, создаёт боковую нагрузку на держатель или мешает полностью развести рычаги. Несовпадение посадки нельзя исправлять силовым вдавливанием детали или подгибанием трубки.

Установка и проверка

Перед снятием освобождают направляющую из держателя, сведя рычаги тормоза, и при необходимости ослабляют крепление троса. Запоминают порядок расположения рубашки, наконечника и пыльника. Трос извлекают аккуратно; повреждённый или распушённый конец не протягивают с усилием через узкий проход.

При сборке трос проводят через направляющую, рубашку полностью усаживают в её гнездо, а противоположный конец закрепляют в держателе. Затем восстанавливают натяжение троса и проверяют зазор между колодками и ободом. Несколько нажатий на ручку помогают убедиться, что соединения сели на место, направляющая остаётся в держателе, а рычаги свободно возвращаются. Колесо при отпущенной ручке должно вращаться без трения колодок. Проверку торможения завершают на малой скорости в свободном месте.
