Натяжитель рубашки троса переключения M5×10 мм CP-04 OEM

Регулировка натяжения троса переключения

Натяжитель рубашки троса переключения M5×10 мм CP-04 OEM служит регулируемым упором для оболочки троса. В механическом приводе переключения он позволяет небольшими поворотами корректировать натяжение, не переставляя трос в зажиме при каждой тонкой настройке. Такая деталь нужна при замене повреждённого регулятора или восстановлении возможности точно настроить переключение передач.

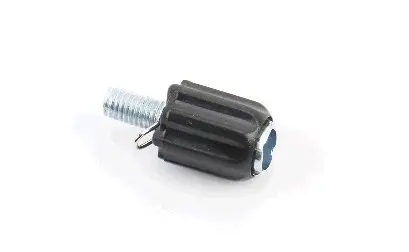

Конструкция включает выступающую резьбовую часть и чёрную головку с продольными рёбрами. Резьба задаёт положение упора, а рёбра помогают захватывать головку пальцами при регулировке. Изменяя вылет натяжителя, меняют положение конца рубашки и тем самым натяжение проходящего внутри троса. Регулятор работает вместе с рубашкой: её конец должен ровно опираться в посадочное место.

Когда требуется замена

Повод осмотреть натяжитель — сорванная резьба, трещины головки, заедание при вращении или заметный люфт в креплении. Если регулировка сбивается, проверьте, сохраняет ли деталь выставленное положение. Не стоит пытаться компенсировать чрезмерный свободный ход троса выкручиванием регулятора почти до конца: при недостаточном зацеплении витков соединение хуже выдерживает нагрузку.

Запаздывание переключения само по себе ещё не означает поломку натяжителя. Похожий результат дают тугой ход троса, повреждённая рубашка или неплотно установленный наконечник. При замене осмотрите эти детали рядом с регулятором. Заломы оболочки, распушённые проволоки троса и деформированные наконечники мешают точной настройке даже с исправным упором; повреждённые части нужно заменить.

Что сверить со снятой деталью

Размерное обозначение — M5×10 мм. M5 означает метрическую резьбу номинальным диаметром 5 мм. Для подбора сравните со старым натяжителем шаг резьбы, длину выступающей части, форму головки и глубину посадки рубашки. Проверьте также, хватает ли места вокруг головки для вращения и подходит ли упор под используемый конец рубашки или её наконечник.

Одного совпадения диаметра недостаточно: неверный шаг может повредить ответную резьбу, а неподходящая посадка не даст рубашке опираться ровно. Слишком большой вылет способен мешать соседним деталям, слишком малый — ограничить диапазон настройки. Ориентируйтесь на устройство штатного крепления и размеры снятого регулятора, а не только на его общий силуэт.

Установка и проверка

Сначала освободите рубашку от нагрузки троса, чтобы вынуть её конец без перекоса. Снимите старый натяжитель, очистите ответную резьбу и осмотрите её витки. Новый регулятор начните вкручивать рукой: он должен идти ровно, без закусывания. Если сопротивление появляется сразу, остановитесь и проверьте соответствие резьбы; затягивание инструментом не исправит несовпадение.

Установите конец рубашки в упор до полной посадки и оставьте запас хода регулятора для дальнейшей настройки. Корректируйте натяжение небольшими поворотами, проверяя переход между передачами при вращении привода без нагрузки. После настройки убедитесь, что рубашка не выходит из упора, головка не мешает соседним деталям, а резьбовая часть сохраняет достаточное зацепление с креплением.
