Быстроразъёмное соединение с внутренней резьбой 3/8″

Быстроразъёмное соединение с внутренней резьбой 3/8″ предназначено для подключения и отсоединения пневматической линии. Резьбовая сторона устанавливается на ответный переходник с наружной резьбой, а приёмная часть соединяется с подходящим штекером. Такой способ подключения позволяет разъединять шланг и оборудование без постоянного выкручивания резьбового крепления.

Как устроено соединение

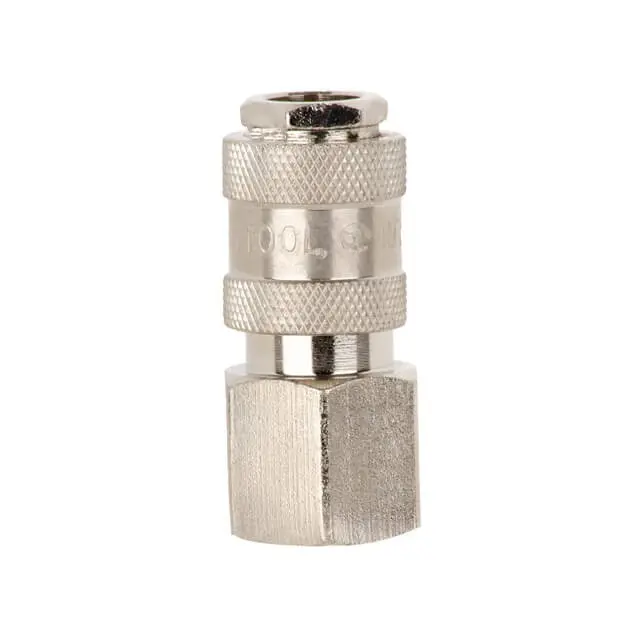

Корпус выполнен в форме приёмной муфты с втулкой для управления фиксацией штекера. На втулке есть две полосы насечки: за них удобнее держаться при подключении и разъединении. Основание имеет шестигранные грани под ключ, чтобы затягивать резьбовую часть, не зажимая подвижную втулку и не повреждая её поверхность инструментом.

У соединения две разные зоны подбора: резьба и посадка быстросъёма. Обозначение 3/8″ относится к номинальному размеру резьбового присоединения. Оно не обозначает диаметр шланга и само по себе не определяет форму подходящего штекера. Если резьбовая часть подошла, это ещё не означает, что имеющийся быстросъём будет правильно фиксироваться и уплотняться.

Что сверить при подборе

• Внутреннюю резьбу муфты и наружную резьбу ответной детали: размер, профиль, шаг и способ уплотнения должны соответствовать друг другу.
• Профиль штекера: сравните посадочную часть, расположение фиксирующей канавки и длину входящей части со снятым соединением.
• Место установки: оставьте доступ к шестиграннику и свободный ход втулки, чтобы разъём можно было обслуживать после сборки.
• Рабочую среду и давление системы: подбирайте соединение по требованиям оборудования, а не только по совпадению резьбы.

Не пытайтесь устранить несовпадение резьбы сильной затяжкой. Перекос при первых оборотах повреждает витки, а неподходящий штекер может входить в муфту, но не удерживаться как следует. Избыточный герметик также не исправляет ошибку подбора и способен попасть внутрь воздушного канала.

Когда соединение меняют

Повод проверить муфту — шипение в месте стыка, утечка воздуха при движении шланга, заедающая втулка или ненадёжная фиксация штекера. Причиной бывают загрязнение, износ уплотнения, повреждение посадочной поверхности и боковая нагрузка от натянутого шланга. Вместе с муфтой осмотрите ответный штекер: заусенцы, выработка и деформация его канавки могут мешать работе даже нового соединения.

Установка и проверка

Отключите подачу воздуха и полностью сбросьте остаточное давление в отсоединяемом участке. Сняв старую муфту, очистите ответную резьбу от загрязнений и остатков уплотнения. Новую деталь сначала наверните рукой без перекоса, затем затяните ключом за шестигранник. Способ уплотнения выбирайте под фактический тип резьбового стыка; уплотняющий материал не должен перекрывать проход.

Вставьте подходящий штекер до полной фиксации и проверьте удержание лёгким потягиванием без подачи воздуха. Затем плавно подайте воздух и проверьте оба стыка средством для обнаружения утечек. При пузырении или шипении снова сбросьте давление и устраните причину. Расположите шланг без постоянного бокового усилия на муфту. При разъединении удерживайте шланг и предварительно снимайте давление: освобождённый конец не должен двигаться бесконтрольно.
