Блоки кнопок руля GS 125 ST, пара

Блоки кнопок руля GS 125 ST — пара пультов для управления функциями мотоцикла с рукояток. Такие блоки объединяют переключатели и кнопки, которыми водитель пользуется во время движения и при запуске. Их меняют при повреждении корпуса, заедании органов управления или износе контактов, когда нажатие перестаёт давать устойчивый результат.

Конструкция и органы управления

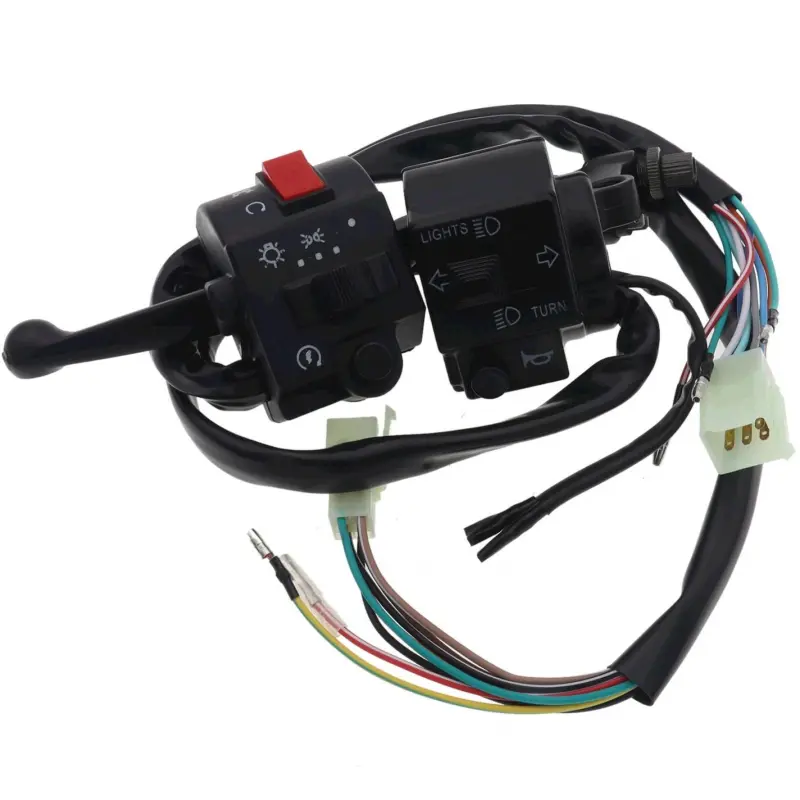

Пара включает левый и правый блок. У блоков чёрные корпуса, выходящие жгуты проводов, разъёмы и отдельные проводные выводы. В конструкции есть рычаг, красная клавиша и несколько чёрных кнопок и переключателей. При подборе учитывайте не только расположение клавиш, но и форму корпуса рядом с рукояткой: пульт должен занимать своё место, оставляя доступ к соседним органам управления.

На корпусе нанесены надписи LIGHTS и TURN, обозначающие управление освещением и указателями поворота. Рядом находятся стрелки направлений, символы света и звукового сигнала. Эти обозначения помогают ориентироваться в органах управления, а назначение проводов при подключении проверяют по схеме мотоцикла и расположению контактов в разъёмах.

Когда требуется замена

Повод проверить пульты — кнопка, которая срабатывает лишь при сильном нажатии, переключатель без чёткой фиксации или функция, периодически пропадающая при движении руля. После падения возможны трещины корпуса и повреждение рычага, после попадания влаги — окисление контактов. Похожие симптомы бывают при ослабленном соединении или обрыве провода, поэтому сначала осматривают разъёмы и жгут: исправный блок не устранит неисправность соседнего участка проводки.

Что сверить со снятой парой

• Посадку на руле, форму крепления, расположение винтов и фиксирующих выступов.
• Набор кнопок, положения переключателей и доступ к ним большим пальцем.
• Форму разъёмов, число и расположение контактов, назначение отдельных выводов.
• Длину жгутов и направление их выхода, чтобы провода доходили до соединений без натяжения.
• Форму и крепление рычага, расположение его оси и сопряжение с приводом на мотоцикле.

Одинаковый цвет проводов ещё не означает одинаковую распиновку. Несовпадение контактов может вызвать неправильную работу света, сигнала или других управляемых функций. Неподходящий корпус способен мешать ходу рукоятки, а короткий жгут будет натягиваться при повороте руля.

Установка и проверка

Перед разборкой отключают питание и фиксируют расположение старых проводов и разъёмов. Блоки снимают, не вытягивая жгут за отдельные жилы. Одновременно осматривают ответные колодки, изоляцию в местах перегиба и крепления проводки; повреждённые соединения приводят в порядок до подключения новой пары.

Новые пульты устанавливают с правильным положением фиксаторов, не зажимая провода между половинами корпуса. Жгуты прокладывают с запасом для полного поворота руля и закрепляют вдали от подвижных деталей. После сборки проверяют свободный ход рычага, возврат кнопок и фиксацию переключателей. Затем включают питание и поочерёдно проверяют управляемые функции, повторяя проверку при повороте руля в обе стороны.
