Шкив ручного стартера мотоблока 177F/188F (9/13 л.с.) ST-2

Шкив ручного стартера ST-2 предназначен для мотоблоков с двигателями 177F/188F (9/13 л.с.). Он находится внутри корпуса стартера и служит для намотки пускового шнура. При вытягивании рукоятки шкив поворачивается, а механизм зацепления передаёт усилие на двигатель. После отпускания рукоятки возвратная пружина разворачивает шкив обратно и убирает шнур в корпус.

Устройство и причины замены

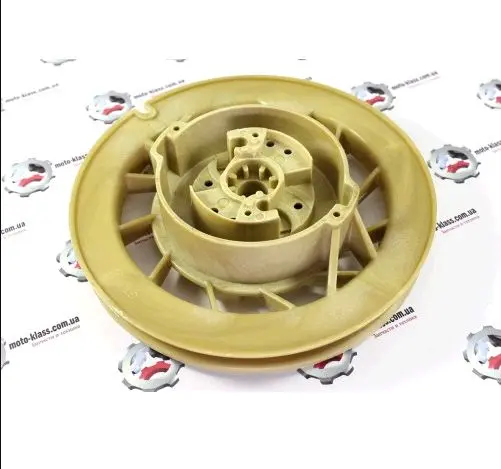

Шкив имеет наружный желоб между бортами, центральное посадочное отверстие, внутренние выступы и радиальные рёбра. При подборе имеет значение вся эта геометрия: борта удерживают витки шнура, центральная часть определяет посадку, а внутренний профиль должен соответствовать механизму установленного стартера. Совпадения одного наружного диаметра для замены недостаточно.

Деталь меняют при трещинах, сколах бортов, повреждении мест зацепления или износе центральной посадки. Повод осмотреть шкив — перекос при вращении, заедание шнура, его перетирание и рывки рукоятки. Однако неполный возврат шнура может быть связан и с пружиной, а прокручивание без захвата двигателя — с изношенными зацепами. Разборка помогает определить, какая деталь действительно повреждена.

Что сверить со снятым шкивом

Ориентируйтесь на конструкцию самого ручного стартера: на одном двигателе могут стоять разные исполнения пускового механизма. Обозначение ST-2 следует учитывать вместе с формой снятой детали. Шкив должен свободно размещаться в корпусе, подходить к центральному креплению и работать с имеющимися пружиной и механизмом зацепления.

• Сравните наружный диаметр, общую высоту, ширину и глубину желоба под шнур.
• Проверьте диаметр и профиль центрального отверстия, высоту ступицы и положение опорных поверхностей.
• Сопоставьте внутренние выступы, отверстия и места соединения с пружиной и деталями зацепления.
• Уточните расположение крепления шнура и направление его намотки по снятому механизму.

Слишком высокий шкив может тереться о крышку, а неподходящая посадка — давать перекос или зажиматься креплением. Несовпадение внутренних выступов мешает нормальному захвату и возврату механизма. Подгонять посадку силой или стачивать упоры вместо подбора совместимой детали не стоит: свободное вращение само по себе ещё не означает правильную работу стартера.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. Сначала снимают стартер и фиксируют порядок расположения крепежа, шайб и деталей зацепления. Перед извлечением шкива контролируемо снимают натяжение возвратной пружины: она удерживает запас усилия и может резко развернуться. Корпус очищают от грязи и обрывков шнура, осматривают центральную опору.

Одновременно проверяют шнур, его направляющую, возвратную пружину и зацепы. Потёртый шнур и повреждённые сопряжённые детали заменяют, чтобы они не мешали работе нового шкива. При сборке сохраняют предусмотренный порядок шайб, правильно заводят конец пружины и наматывают шнур в нужную сторону. Преднатяг задают по устройству конкретного стартера, без произвольного увеличения числа оборотов.

Собранный механизм проверяют несколькими плавными вытягиваниями рукоятки. Шнур должен выходить без закусывания и полностью возвращаться, а шкив — вращаться без трения о корпус. Если крепление зажимает деталь или появляются рывки, сначала проверяют посадку и порядок сборки, затем переходят к пробному запуску.
