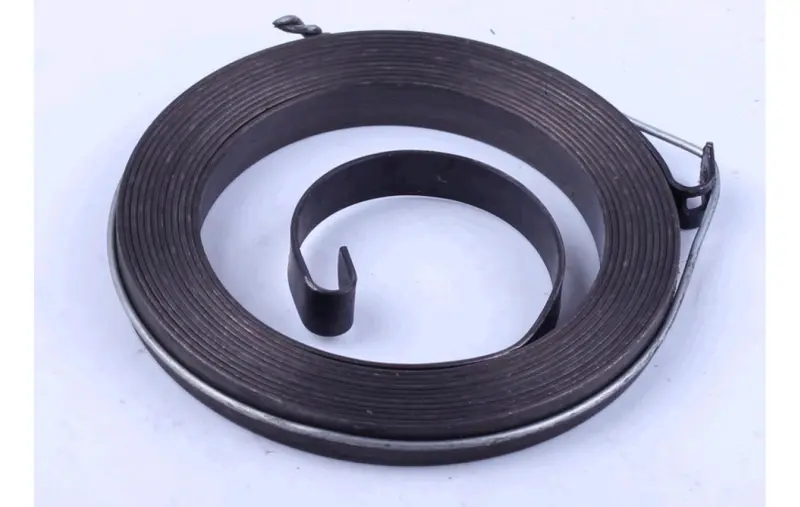

Пружина ручного стартера мотоблока 177F/188F (9/13 л.с.)

Пружина ручного стартера для двигателей 177F и 188F (9/13 л.с.)

Плоская лента из пружинной стали, свернутая в спираль, отвечает за возврат шнура стартера в исходное положение. После каждого рывка она сматывает трос обратно на катушку и удерживает ручку прижатой к корпусу, поэтому запуск мотора остается коротким и предсказуемым: потянул, отпустил, шнур сам ушел внутрь. Как только лента теряет упругость или лопается, двигатель еще заводится, но пользоваться стартером становится неудобно, а шнур быстро перетирается о край выхода.

Конструкция и принцип работы

Лента навита плотными витками и имеет загнутые зацепы на обоих концах. Наружный конец упирается в выступ корпуса стартера, внутренний захватывает ступицу катушки. При вытягивании шнура витки сжимаются и накапливают усилие, а после того как вы отпускаете ручку, плавно отдают его обратно, проворачивая катушку в противоположную сторону. Ровная ширина ленты по всей длине позволяет виткам скользить друг по другу без заеданий, а пружинная сталь держит многократное скручивание без остаточной деформации.

Совместимость

Деталь рассчитана на ручные стартеры четырехтактных бензиновых двигателей воздушного охлаждения 177F мощностью 9 л.с. и 188F мощностью 13 л.с. Такие моторы устанавливают на мотоблоки, мотокультиваторы, бензиновые электрогенераторы и мотопомпы разных марок, поэтому одна и та же лента закрывает потребность сразу по нескольким машинам в хозяйстве. Если модель двигателя неизвестна, ориентируйтесь на посадочное место в корпусе стартера: ширина канавки, наружный диаметр спирали и форма зацепов должны совпадать со снятой деталью.

Когда пора менять ленту

• Шнур не втягивается полностью и провисает петлей у корпуса стартера.
• Трос возвращается вяло, ложится на катушку внахлест и подклинивает.
• При рывке слышен щелчок, после которого натяжение пропадает совсем.
• Ручка стартера болтается и не прижимается к своему гнезду.
• Шнур приходится вручную заправлять и подматывать перед каждым пуском.

Преимущества

• Пружинная сталь сохраняет упругость после сотен циклов скручивания, поэтому шнур втягивается с одинаковым усилием весь сезон работ.
• Загнутые зацепы на обоих концах садятся в штатные упоры корпуса и катушки, так что сборка стартера обходится без подгонки и лишнего крепежа.
• Плоское сечение ленты равномерно распределяет нагрузку по виткам и снижает риск излома у зацепа при резком рывке шнура.

Подбор и установка

Перед покупкой снимите старую ленту и сравните ее с новой по ширине, толщине, наружному диаметру спирали и форме крючков на концах. Замена не требует специального инструмента: стартер снимают с двигателя, разбирают, очищают ложе корпуса от остатков смазки, обломков металла и пыли. Новую ленту укладывают в канавку по направлению навивки, заводят внутренний зацеп на ступицу катушки, затем проворачивают катушку на несколько оборотов для преднатяга и только после этого продевают и фиксируют шнур. Тонкий слой консистентной смазки по виткам убирает скрип и облегчает ход.

Держать такую ленту в запасе разумно вместе со шнуром стартера: обе детали изнашиваются в паре, а обрыв почти всегда случается в разгар работ, когда техника нужна каждый день. Сама замена занимает несколько минут и полностью возвращает стартеру нормальный ход.
