Колодки тормозные барабанные 4Т GY6 50-150 под колесо 10/12

Колодки тормозные барабанные 4Т GY6 50-150 (колесо 10/12)

Комплект фрикционных колодок барабанного тормоза для скутеров с четырёхтактным двигателем семейства GY6 рабочим объёмом от 50 до 150 кубических сантиметров. Исполнение подобрано под тормозные барабаны машин на колёсах 10 и 12 дюймов, поэтому позиция не пересекается с более крупным вариантом, который ставят под 13-дюймовое колесо.

Конструкция комплекта

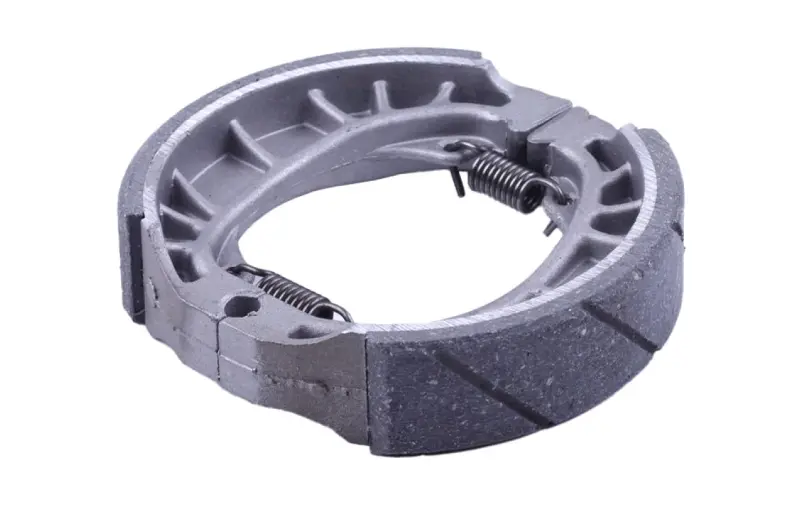

Каждая колодка собрана на литом полукольцевом основании с рёбрами жёсткости: такая форма держит накладку без перекоса, когда тормозной кулак разводит колодки к барабану. Фрикционные накладки закреплены на основаниях и разделены поперечными канавками, через которые уходит абразивная пыль и продукты истирания. Две стяжные пружины соединяют колодки в один механизм — они возвращают накладки в исходное положение сразу после того, как водитель отпускает рычаг, и не дают тормозу подклинивать на накате.

Как это работает на скутере

Барабанный механизм GY6 приводится тросом от рычага на руле. Трос поворачивает рычаг тормозного кулака, кулак разводит колодки изнутри барабана, накладки прижимаются к его рабочей поверхности и гасят вращение колеса. От состояния накладок напрямую зависят усилие на рычаге, длина тормозного пути и предсказуемость замедления. Изношенные накладки заставляют выбирать почти весь ход рычага, тормоз начинает «плавать», а на мокрой дороге срабатывает с задержкой.

Когда пора менять

• рычаг тормоза выбирается почти до упора, а регулировкой троса усилие уже не восстанавливается;
• замедление стало вялым, скутер тормозит хуже привычного при том же нажатии;
• из барабана слышен металлический скрежет — накладка сработана до основания;
• тормоз схватывает рывками или уводит колесо в сторону;
• пружины растянуты, колодки не отходят от барабана и греют ступицу.

Как подобрать и установить

Перед покупкой снимите старые колодки и сравните их с новыми по внутреннему диаметру полукольца, ширине накладки и посадочным местам под ось и кулак — у скутеров GY6 встречаются два типоразмера барабана, и определяет выбор именно размер, а не кубатура двигателя. Ориентир по колесу 10/12 дюймов подходит для большинства компактных моделей на базе 139QMB и родственных двигателей.

Меняют колодки только парой: односторонняя замена даёт неравномерный износ и перекос усилия на барабане. Перед сборкой протрите барабан изнутри от пыли, осмотрите зеркало на задиры и овальность, посадите пружины на штатные зацепы, соберите механизм и отрегулируйте свободный ход троса. Первые десятки километров новым накладкам нужна приработка — тормозите плавно, без резких затяжных замедлений, чтобы поверхность накладки притёрлась к барабану по всей площади.
