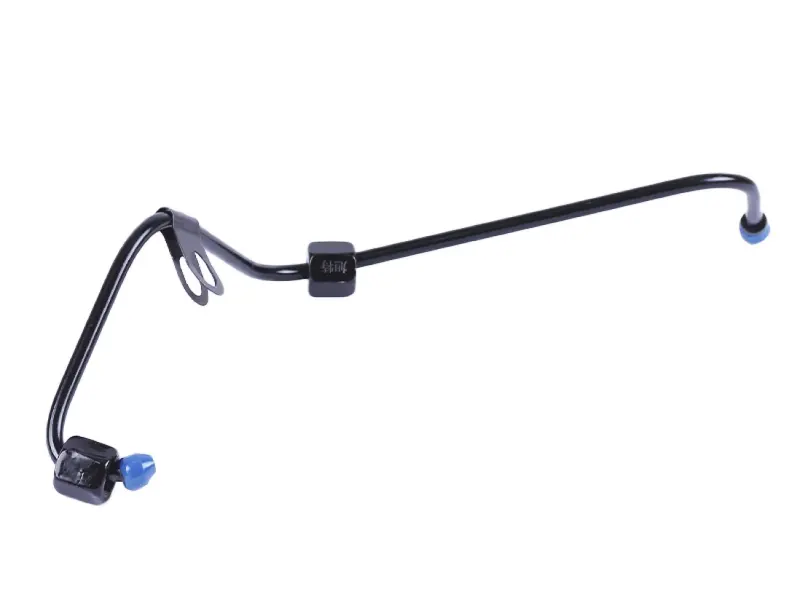

Трубка топливная высокого давления для мототрактора Shifeng 240

Трубка топливная высокого давления Shifeng 240

Стальная магистраль впрыска подает дизельное топливо от секции насоса высокого давления к форсунке одноцилиндрового дизеля мототрактора Shifeng 240 и удерживает давление впрыска без потерь. От ее состояния напрямую зависят уверенный пуск, ровные холостые обороты и тяга под плугом: микротрещина у конуса, сорванная резьба или ослабленная накидная гайка сразу дают подтеки топлива, провалы оборотов и черный дым из выхлопа.

Конструкция магистрали

Изделие выполнено из цельной толстостенной стальной трубки с калиброванным внутренним каналом и заранее изогнуто по штатной траектории — от штуцера насоса вверх и вдоль головки цилиндра к форсунке. На обоих концах сформированы конусные наконечники с накидными гайками: герметичность на давлении впрыска обеспечивает притирка конуса к посадочному гнезду, а не уплотнительное кольцо, поэтому поверхность конусов должна оставаться чистой, без забоин и следов ключа.

В средней части закреплен демпфирующий зажим, который гасит пульсации топливного столба и вибрацию от работающего дизеля, снижая риск усталостной трещины металла. Отогнутый пружинный кронштейн фиксирует магистраль в штатном положении относительно двигателя, чтобы трубка не терлась о соседние детали и не работала на излом. Концы закрыты пластиковыми колпачками — они удерживают внутренний канал и конусы чистыми до момента монтажа.

Когда трубку меняют

• подтеки и запах топлива в зоне насоса или форсунки после прогрева двигателя;
• дизель тяжело запускается, троит на холостых, теряет обороты под нагрузкой;
• потемневшая влажная полоса на металле — признак свища или трещины возле конуса;
• деформация и заломы после снятия головки, демонтажа насоса, ремонта или перевозки техники;
• смятые грани накидной гайки, поврежденная резьба, разбитый или обжатый конус;
• повторная течь в соединении, которая не уходит после аккуратной протяжки.

Как подобрать

Главный критерий — совпадение геометрии со снятой деталью: общая длина, количество, шаг и направление изгибов, положение промежуточного зажима и кронштейна, размер накидных гаек под ключ. Старую трубку удобно положить рядом с новой и совместить оба конца: если конусы попадают в те же гнезда, а изгибы повторяют контур двигателя, магистраль встанет на место без натяга. Подгибать трубку «по месту» нельзя — внутреннее напряжение в металле выливается в усталостную трещину уже через несколько десятков моточасов работы.

Установка

• перед сборкой продуть канал чистым сжатым воздухом и убедиться, что внутрь не попали песок и стружка;
• наживить обе накидные гайки от руки и только после этого затягивать — так конусы садятся в гнезда без перекоса;
• усилие затяжки держать умеренным: перетяжка сминает конус, недотяжка дает течь и подсос воздуха;
• затянуть промежуточный зажим и кронштейн, чтобы магистраль не висела на одних гайках;
• после сборки прокачать топливную систему, стравить воздух через слегка ослабленную гайку у форсунки и проверить оба соединения на запущенном двигателе.

Запасную трубку впрыска разумно держать в наборе вместе с топливными фильтрами и уплотнениями: деталь компактная и недорогая, а ее повреждение останавливает мототрактор посреди рабочего дня. Особенно это касается тех, кто использует Shifeng 240 в поле, далеко от мастерской и запаса запчастей.
