Трубка топливная высокого давления для дизельного двигателя 192D мотоблока

Трубка топливная высокого давления для дизельного двигателя 192D

Стальная магистраль подаёт дизтопливо от секции насоса высокого давления к форсунке одноцилиндрового дизеля 192D воздушного охлаждения. От её состояния напрямую зависит, дойдёт ли до распылителя нужная порция топлива под нужным давлением: даже мелкая трещина или подтекание по резьбе штуцера сбивают подачу, и двигатель теряет тягу, дымит, тяжело запускается на холодную и нестабильно держит обороты под нагрузкой.

Конструкция

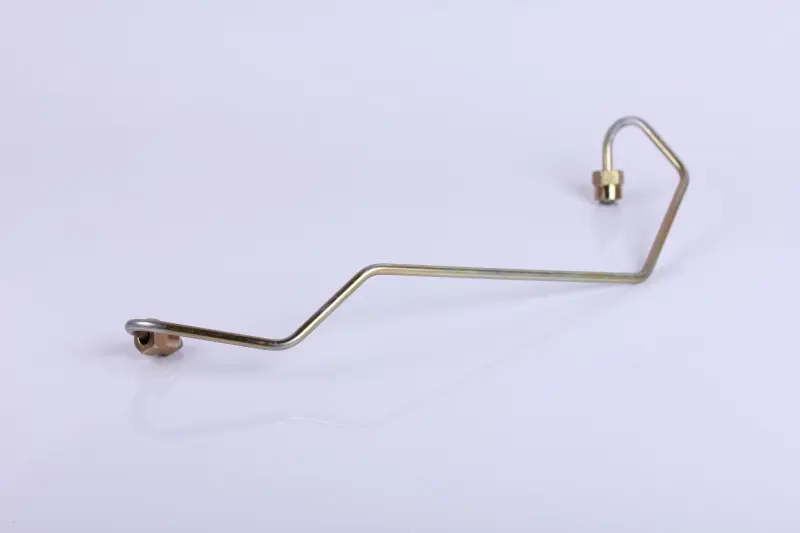

Магистраль изготовлена из стальной трубки малого сечения с толстой стенкой — такая труба держит импульсное давление впрыска без раздутия и усталостных разрушений. Профиль согнут по заводской траектории, с плавной петлёй у стороны насоса: этот изгиб гасит пульсации топливного столба и снимает нагрузку с резьбовых соединений при вибрации работающего двигателя. По обоим концам стоят накидные гайки с коническими развальцованными наконечниками — уплотнение идёт металл по металлу, по конусам ответных штуцеров насоса и форсунки, без прокладок и герметиков. Поверхность закрыта жёлтым цинковым пассивированием, которое защищает сталь от ржавчины в зоне двигателя, где деталь постоянно работает в контакте с пылью, влагой и парами топлива.

На какую технику ставится

Деталь рассчитана на дизельные силовые агрегаты типоразмера 192D с воздушным охлаждением — такими комплектуют тяжёлые мотоблоки и мототракторы Кентавр, Зубр, Форте, Профи, Град, Grosser, Скаут, Fermer, Catmann, Xingtai, Shtenli и другие машины на этой же моторной платформе. Ключевой ориентир при подборе — именно модель двигателя, а не марка мотоблока: один и тот же мотор ставят под разными шильдиками, а топливная аппаратура у него унифицирована.

Как подобрать

• Отталкивайтесь от серии двигателя: у соседних моторов (168F, 178F, 186F) насос и форсунка стоят иначе, поэтому длина и углы гибов там свои и деталь не встанет по месту.
• Снимите старую трубку и положите рядом — должны совпасть общая длина, вылет прямых участков и направление всех изгибов. Если приходится подгибать деталь силой, соединение потом потечёт по конусу.
• Сверьте размер накидных гаек и угол конуса наконечников с ответными штуцерами насоса и форсунки: гайка должна наживляться от руки на несколько витков без закусывания.
• Осмотрите старую деталь на предмет смятого конуса и сорванных граней гайки — такие повреждения не восстанавливаются, и трубку меняют целиком.

Когда пора менять

Типичный сигнал — запотевание и мокрые потёки солярки у накидных гаек, которые возвращаются после каждой протяжки. Дальше идут механические причины: вмятина или заломленный гиб после неаккуратного демонтажа, скруглённые грани гайки, разбитый посадочный конус, глубокая коррозия по телу трубки. Отдельно деталь меняют планово при переборке топливной аппаратуры — вместе с заменой форсунки или насоса, потому что старый конус уже приработался к прежним штуцерам и на новых часто начинает подтравливать.

Установка и прокачка

Оба конца сначала наживите от руки, не притягивая деталь ключом к штуцерам — трубка должна лечь в штатное положение без натяга, иначе на гибах останется напряжение и появится трещина. Затягивайте равномерно, рожковым ключом подходящего размера, без чрезмерного усилия: уплотняет конус, а не сила протяжки. После сборки прокачайте систему — ослабьте гайку у форсунки, прокрутите двигатель до выхода топлива без пузырей воздуха, затяните соединение, вытрите всё насухо и дайте мотору поработать, контролируя стыки на сухость.

Такую трубку удобно держать в ремонтном комплекте вместе с фильтром и уплотнениями топливной системы: при выездном ремонте или сезонной переборке двигателя именно она чаще всего оказывается тем звеном, из-за которого дизель не выходит на устойчивую работу.
