Трубка топливная высокого давления для дизельных двигателей 175N/180N (7/9 л.с.)

Трубка топливная высокого давления для дизелей 175N и 180N (7/9 л.с.)

Топливо от насоса высокого давления к форсунке идёт под давлением в сотни атмосфер, и передаёт его именно эта стальная магистраль. Деталь рассчитана на одноцилиндровые дизельные двигатели 175N мощностью 7 л.с. и 180N мощностью 9 л.с. — их ставят на мотоблоки, мотокультиваторы и лёгкую мототехнику китайской сборки, а также на мини-технику, собранную на базе этих моторов.

Конструкция

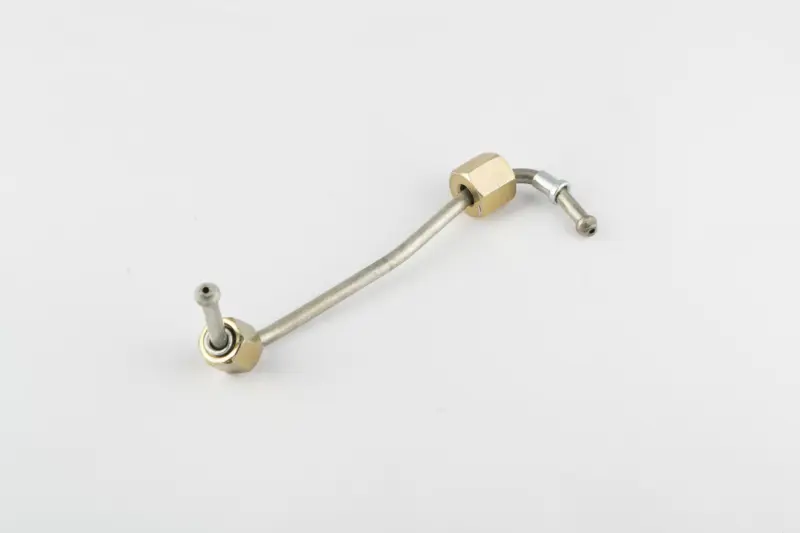

Основа — цельнотянутая стальная трубка малого проходного сечения с толстой стенкой. Только такая стенка выдерживает резкие импульсы давления, которые создаёт плунжерная пара ТНВД при каждом такте впрыска. Оба конца трубки развальцованы в конус и оснащены накидными гайками из цветного сплава: конус садится прямо в гнездо штуцера, а гайка прижимает его металл к металлу, поэтому соединение обходится без прокладок и уплотнительных колец.

Концы разведены по разным плоскостям, а по центру трубка имеет плавный дугообразный изгиб. Такая геометрия повторяет штатную трассу от насоса к головке цилиндра и одновременно работает как компенсатор: изгиб гасит вибрацию мотора и тепловые расширения, разгружая конусные стыки. По этой же причине трубку нельзя выпрямлять, укорачивать или подгибать «по месту» — изменённый радиус переносит всю нагрузку на затянутые гайки и заканчивается трещиной.

Как подобрать замену

• Отталкивайтесь от модели мотора: линейка 175N/180N (7 и 9 л.с.) — это одноцилиндровые дизели с горизонтальным валом.
• Снимите старую трубку и приложите рядом: должны совпасть общая длина, направление изгибов и расстояние между накидными гайками.
• Сравните размер «под ключ» и резьбу обеих гаек со штуцерами насоса и форсунки.
• Осмотрите конусные наконечники: они должны быть ровными, без забоин, вмятин и следов проворота.

Когда трубку меняют

Типичный повод — влажные подтёки солярки у накидных гаек: конус разбило, и уплотнение металл-металл больше не держит. Второй сценарий — трещина у основания конуса или в зоне изгиба после длительной вибрации. Двигатель при этом тяжело запускается, теряет тягу и дымит, потому что часть топлива уходит мимо форсунки, а давление впрыска падает. Меняют трубку и после срыва граней гайки, и после неудачной попытки выправить деформированную деталь, и во время замены форсунки или насоса, если старая магистраль пережила уже несколько демонтажей.

Монтаж

Ставят деталь на остывшем двигателе при перекрытом топливном кране. Штуцеры насоса и форсунки предварительно протирают, чтобы в канал не попала грязь: даже мелкая частица портит распылитель. Обе гайки сначала наживляют от руки, добиваясь, чтобы конусы сели в гнёзда без перекоса, и только потом затягивают ключом умеренным усилием — перетяжка сминает конус так же надёжно, как и вибрация. После сборки систему прокачивают: ослабляют гайку у форсунки, проворачивают двигатель до выхода топлива без пузырьков воздуха и затягивают соединение.

Запасная трубка высокого давления возвращает мотоблок в работу за считаные минуты, поэтому её держат в наборе ремонтных запчастей рядом с форсункой и топливным фильтром.
