Сошка рулевой колонки правая для мототрактора

Сошка рулевой колонки правая для мототрактора

Через эту деталь рулевая колонка мототрактора передает усилие на переднее колесо: поворотная цапфа получает движение и отрабатывает команду рулевого колеса. От состояния рычага напрямую зависят точность поворота, отсутствие свободного хода на руле и одинаковые углы поворота колес влево и вправо.

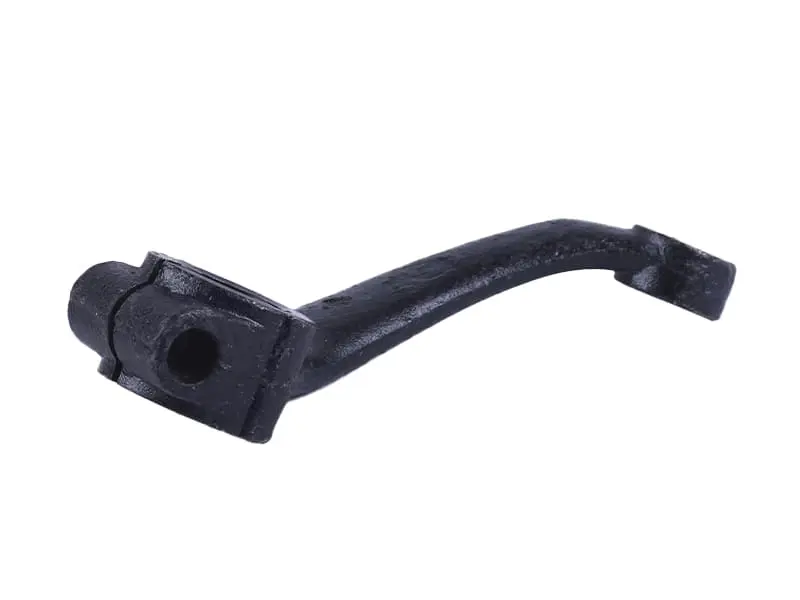

Конструкция представляет собой кованый стальной рычаг с изогнутым профилем и защитным черным покрытием. С одной стороны расположена разрезная втулка-хомут со сквозным отверстием под стяжной болт — она садится на вал и фиксируется затяжкой, поэтому положение рычага можно выставить до окончательного крепления. Противоположный конец выполнен плоским, с посадочным местом под соединение с рулевой тягой. Изгиб рычага задает вынос и высоту точки крепления тяги, поэтому геометрия сошки подбирается под конкретную схему рулевого привода.

Где применяется

Такие рычаги ставят на мототракторы и комплекты переоборудования на базе тяжелых мотоблоков — технику с классической рулевой трапецией и поворотными цапфами передних колес. Правая и левая детали зеркальны по изгибу и не взаимозаменяемы: при установке не с той стороны нарушаются углы поворота и ход тяги.

Когда пора менять

• появился люфт на руле, который не убирается регулировкой тяги;
• разбито отверстие под палец рулевой тяги, соединение стучит под нагрузкой;
• рычаг погнут после наезда на препятствие или бокового удара по колесу;
• разрезной хомут проворачивается на валу даже при затянутом болте;
• колеса поворачиваются на разный угол влево и вправо;
• на теле рычага заметны трещины или следы правки после прошлого ремонта.

Как подобрать

Снимите старую деталь и сравните ее с новой по четырем параметрам: диаметр отверстия под вал, расстояние от центра втулки до точки крепления тяги, направление и величина изгиба, диаметр стяжного болта. Совпадение этих размеров важнее любого другого признака: рулевая трапеция мототракторов собирается из деталей разных серий, и внешне похожие рычаги отличаются длиной плеча. Уточните также сторону установки — правая деталь работает в паре с левой, и обе должны иметь одинаковую длину плеча, иначе колеса будут поворачиваться несинхронно.

Установка

Перед монтажом очистите посадочный вал от грязи и заусенцев, поставьте колеса прямо и наденьте рычаг так, чтобы рулевая тяга становилась без натяга. Стяжной болт затягивайте равномерно, предварительно убедившись, что хомут сел на вал до упора. После сборки прокрутите руль от упора до упора и проверьте, что тяга нигде не задевает раму, а колеса возвращаются в прямое положение. Через первые часы работы проконтролируйте затяжку болта повторно — на новом соединении она чаще всего немного ослабевает.

Держать такую деталь в запасе разумно для любого мототрактора, который работает с навесным оборудованием и часто маневрирует: рычаг нагружается при каждом повороте, а на неровном грунте получает еще и ударные нагрузки от колеса.
