Пружины механизма управления дроссельной заслонкой 168F/170F (6,5/7 л.с.), 2 шт., ST

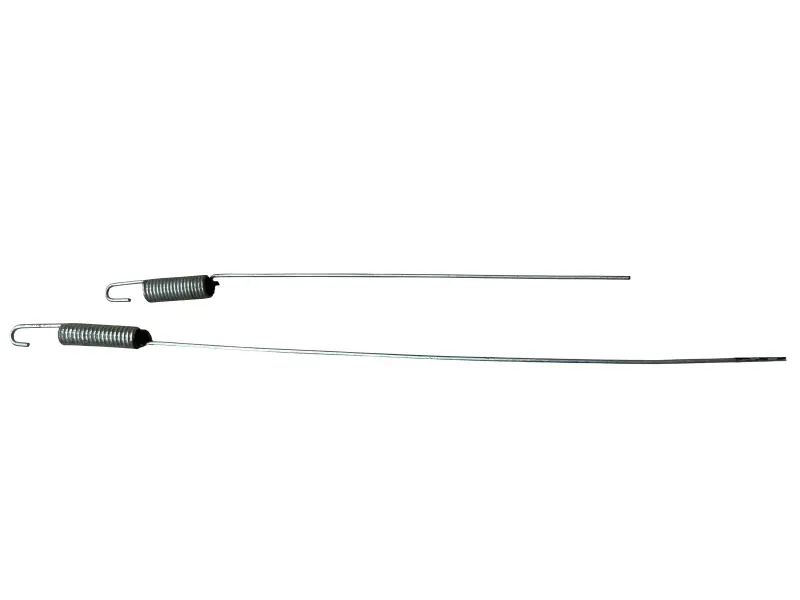

Пружины механизма управления дроссельной заслонкой для мотоблоков с двигателями 168F/170F мощностью 6,5/7 л.с. Комплект ST состоит из двух пружин: более короткой и более длинной. У каждой есть витая часть, крючок и протяжённый проволочный конец. При замене нужно учитывать не только общую длину, но и форму каждой детали: пружины занимают свои места в механизме управления газом.

Для чего нужны пружины

Дроссельная заслонка меняет количество смеси, поступающей в двигатель, а её положение связано с рычагами и тягами управления. Пружины создают необходимое натяжение в этом механизме и участвуют в его реакции на перемещение рычага газа. Потеря упругости, повреждённый зацеп или неправильное крепление нарушают согласованное движение деталей: управление оборотами становится неточным.

Поводом осмотреть пружины служат рывки при изменении газа, нестабильные обороты и запаздывание реакции на рычаг. Эти признаки сами по себе ещё не доказывают неисправность пружин. Проверьте, не заедают ли тяги и рычаг заслонки, целы ли точки крепления. Растянутые витки, трещина проволоки, разогнутый крючок и заметная коррозия — причины заменить повреждённую деталь. Пружины также теряют форму, если их чрезмерно растягивают при разборке.

Что сверить при подборе

Сравнивайте комплект со снятыми пружинами и расположением креплений на двигателе. Одинаковое обозначение двигателя помогает сузить выбор, но не заменяет проверки исполнения привода. Длина и форма концов определяют, удастся ли установить пружину с нужным натяжением и сохранить полный ход рычага.

• Сверьте длину каждой пружины в свободном состоянии и отдельно длину витого участка.
• Сопоставьте диаметр витой части, толщину проволоки и направление зацепов.
• Проверьте изгибы длинных концов и расстояние между точками крепления.
• Убедитесь, что после установки пружины не будут задевать соседнюю тягу или корпус.

Если старая пружина уже вытянута или обломана, её размеры нельзя использовать как единственный ориентир. Сверьте расположение деталей со схемой механизма конкретного двигателя. Слишком тугая или слабая пружина меняет усилие на рычагах, а неподходящий зацеп может соскочить при движении.

Особенности замены

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. До снятия запомните или зафиксируйте расположение обеих пружин, отверстия крепления и направление концов. Снимайте зацепы аккуратно, не вытягивая витую часть. Новые пружины устанавливайте на соответствующие места по схеме двигателя; не переносите их в соседние отверстия ради изменения оборотов.

Одновременно осмотрите тяги, отверстия рычагов и крепление механизма. Погнутую тягу или изношенный зацеп замена одних пружин не исправит. После сборки вручную проверьте движение привода во всём диапазоне: без закусывания, трения и выпадения концов. Затем проверьте реакцию двигателя на газ по его инструкции. Если обороты самопроизвольно растут или колеблются, остановите двигатель и проверьте сборку, не пытаясь исправить её растягиванием пружин.
