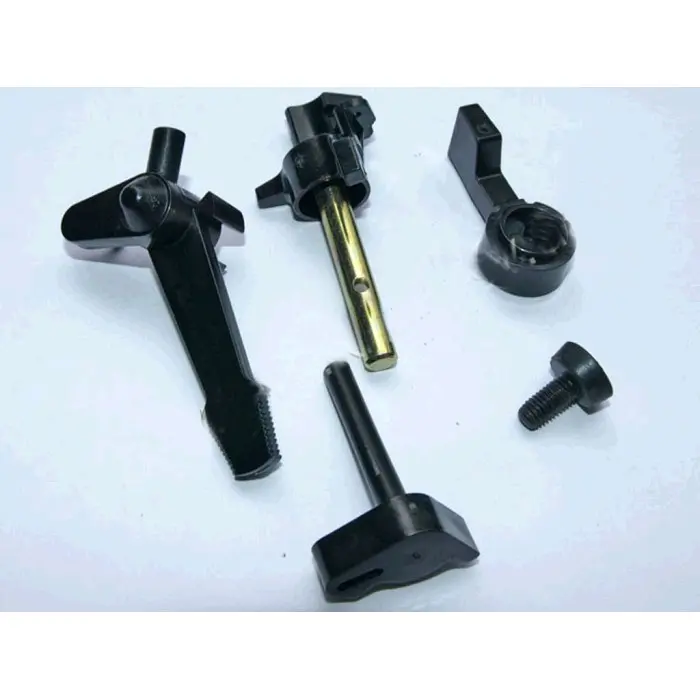

Рычажки пластиковые карбюратора мотоблока 168F/170F (6,5/7 л.с.) HKS

Пластиковые рычажки карбюратора HKS предназначены для мотоблоков с двигателями 168F/170F (6,5/7 л.с.). Их используют при восстановлении механизма управления карбюратором, когда сломана рукоятка, повреждено посадочное место или появился люфт в соединении с осью. Замена поврежденного рычажка позволяет сохранить исправный карбюратор и вернуть механизму нормальный ход.

Что проверить при неисправности

Рычаг передает движение руки или тяги на связанную с ним ось. Для такого соединения важны целая посадка, правильное положение упоров и отсутствие проворачивания. Если рукоятка перемещается, а управляемая ею деталь остается на месте либо движется с запозданием, нужно осмотреть соединение. Трещины у основания, сколотые выступы и разбитые отверстия — причины заменить поврежденную деталь.

Пластиковые части могут ломаться от удара, чрезмерного усилия при переключении или попытки повернуть заевшую ось. Поэтому тугой ход сначала проверяют отдельно от состояния рукоятки. Установка нового рычажка на заклинивающий механизм оставляет причину поломки: нагрузка снова приходится на посадку и тонкие участки пластика.

Как подобрать исполнение

Ориентируйтесь на карбюратор, установленный на двигателе, и снятые детали. В конструкции рычажков различаются длина плеча, форма основания, положение выступов и соединение с осью. Эти особенности определяют, куда будет направлена рукоятка, хватит ли ей места для движения и совпадут ли крайние положения механизма.

• Сверьте профиль посадочного отверстия, диаметр и длину оси, глубину посадки.
• Сопоставьте расположение отверстий под тяги, выступов и ограничителей поворота.
• Проверьте форму рукоятки и расстояние до корпуса карбюратора и соседних деталей.
• Сравните способ фиксации, резьбу крепежа и положение детали после закрепления.

Неподходящая посадка может дать люфт даже после затяжки, а другая геометрия рычага — ограничить ход. Подтачивать упоры или притягивать несовпадающие части крепежом не стоит: так легко повредить пластик и получить неверные крайние положения. Совпадение внешней формы рукоятки само по себе не заменяет проверку ее соединения с карбюратором.

Замена и проверка хода

Работайте на остановленном остывшем двигателе с перекрытой подачей топлива. Очистите место разборки и зафиксируйте расположение рычагов, тяг, пружин и крепежа. Снимайте поврежденные части без перекоса и сильного отгибания соседних деталей. Если для доступа требуется снять карбюратор, при сборке проверьте его прокладки и замените поврежденные.

До установки осмотрите оси, ответные посадки и ограничители. Изношенная ось или поврежденная опора могут оставить люфт даже с новым рычажком. Проверьте также зацепление тяг и состояние пружин, которые пришлось отсоединять. Крепеж затягивайте с учетом пластиковой посадки: деталь должна удерживаться на месте, но механизм не должен зажиматься.

После сборки вручную пройдите весь диапазон перемещения. Рычаги должны двигаться без заеданий, не касаться соседних частей и передавать движение без проворачивания. Проверьте достижение предусмотренных крайних положений и возврат там, где он обеспечивается пружиной. Только после этой проверки переходите к пробному запуску.
