Вал балансировочный 4T CG200/250

Балансировочный вал для четырёхтактных двигателей серии CG объёмом 200 и 250 см³ гасит инерционные колебания, которые создают поршень, шатун и коленчатый вал. Массивный противовес вращается в противофазе нагрузкам и снимает часть вибрации ещё внутри картера, поэтому мотор работает ровнее, меньше трясутся руль и подножки, а крепления двигателя и рама испытывают меньшие знакопеременные нагрузки.

Конструкция и принцип работы

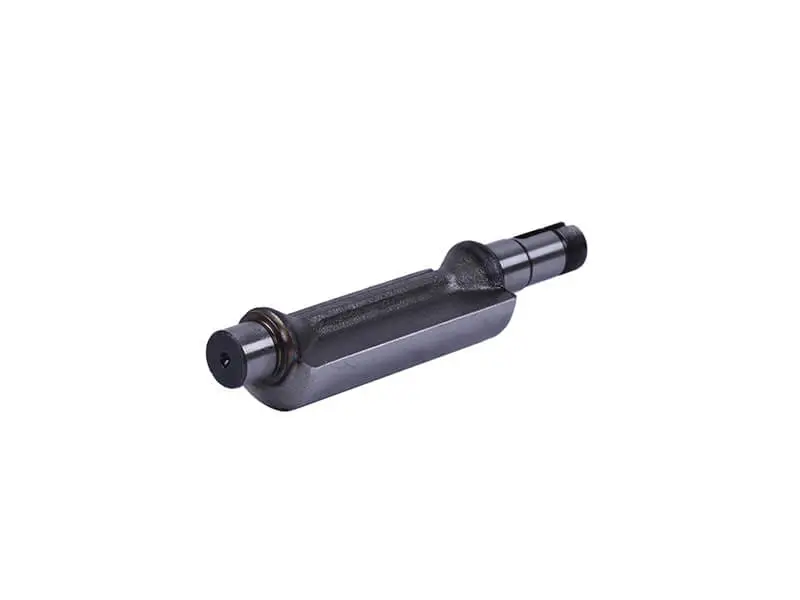

Деталь выточена из стали: в средней части расположен несимметричный груз-противовес, по краям — шлифованные шейки под подшипники, ступенчатый хвостовик под ведомую шестерню привода и поперечное отверстие под фиксирующий штифт. Геометрия повторяет заводскую деталь моторов CG200 и CG250, поэтому вал становится на штатное место в картере без подгонки посадочных мест.

Привод идёт шестерёнчатой парой напрямую от коленчатого вала, и балансир вращается синхронно с ним. Правильное положение противовеса задаётся метками: при сборке метка на ведомой шестерне совмещается с меткой на шестерне коленвала. Ошибка на один зуб превращает балансир в источник вибрации, поэтому низ двигателя собирают строго по меткам.

Преимущества

• Массивный противовес уравновешивает инерцию поршневой группы — двигатель работает мягче, а вибрация на руле и подножках заметно ниже.
• Стальная заготовка со шлифованными шейками стабильно держит посадку подшипников и дольше сохраняет геометрию под высокими оборотами.
• Размеры соответствуют картеру моторов CG200/CG250 — монтаж идёт на штатное место без доработки корпуса.
• Снижение вибрации бережёт резьбовые соединения, крепления мотора и проводку: меньше самоотворачивания болтов и переломов контактов.

Когда пора менять

• появился гул, металлический звон или дребезг из картера на средних оборотах;
• на посадочных шейках видны выработка, задиры или синева от перегрева;
• вал ощутимо люфтит в подшипниках, есть лишнее осевое перемещение;
• разбито отверстие под штифт или повреждён хвостовик под шестерню;
• двигатель разбирают под капитальный ремонт — балансир меняют вместе с подшипниками и коленвалом.

Как подобрать

Сначала убедитесь, что мотор рассчитан на балансир: для серии CG выпускают коленчатые валы в двух исполнениях — с приводной шестернёй балансира и без неё. В двигатель с «безбалансирным» коленвалом такой вал не встанет. Дальше сверьте со снятой деталью общую длину, диаметры шеек, положение и ширину противовеса, а также посадочное место под ведомую шестерню. Если идёт полная переборка низа, подшипники балансира и шестерню привода готовьте заранее — их подбирают по модели двигателя.

Позиция востребована при ремонте и переборке китайских дорожных, туристических и эндуро-мотоциклов с моторами CG200 и CG250, а также техники на их базе. Замена изношенного балансира возвращает двигателю ровную работу на средних оборотах, убирает лишнюю тряску в дальней поездке и снимает часть нагрузки с подшипников коленчатого вала.
