Вал балансировочный 4T CB-250/300

Вал балансировочный 4T CB-250/300

Балансирный вал гасит инерционные нагрузки от возвратно-поступательного движения поршня и шатуна в четырёхтактном одноцилиндровом двигателе объёмом 250–300 см³. Он вращается от шестерни коленчатого вала в противоположную сторону, а противовес уравновешивает часть сил, которые иначе уходят в картер и раму. Мотор работает мягче, тряска на руле и подножках ниже, а обороты держатся ровнее в том диапазоне, где одноцилиндровый двигатель обычно вибрирует сильнее всего.

Конструкция

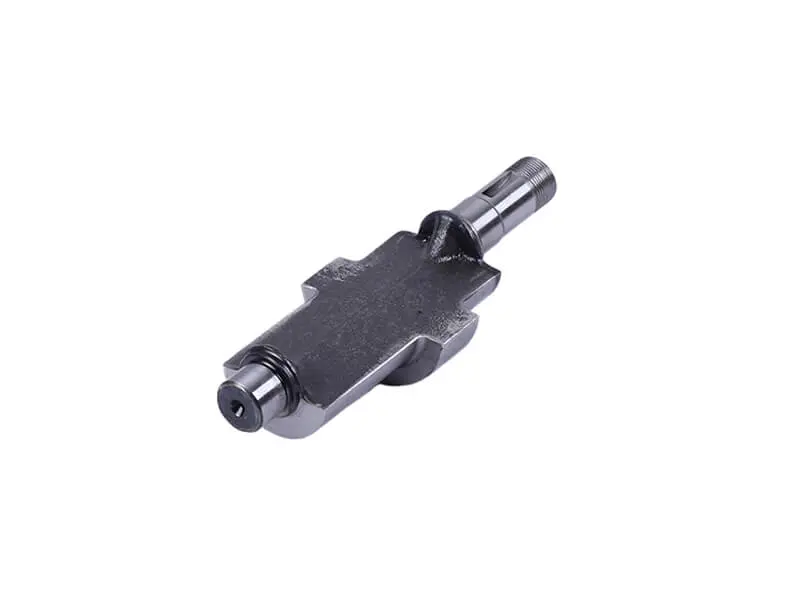

Основа детали — цельная стальная заготовка с массивным противовесом в средней части и проточенными опорными шейками по краям. Одна шейка имеет шпоночный паз и резьбовой хвостовик: на него садится приводная шестерня и затягивается гайкой, поэтому положение противовеса относительно коленвала задаётся жёстко. Вторая опора короче и входит в свою половину картера. Через тело вала проходит масляный канал с выходом на торце — по нему смазка подаётся к опорам во время работы двигателя.

Когда ставят новый вал

Поводом для замены обычно становится рост вибрации без явных проблем с зажиганием и питанием, металлический гул в районе правой крышки двигателя, выработка и следы перегрева на опорных шейках, люфт вала в постелях или разбитый шпоночный паз. Часто балансир меняют комплектно при переборке низа мотора — вместе с подшипниками опор и приводной шестернёй, потому что изношенная пара «вал — подшипник» быстро добивает новую деталь.

Преимущества

• Противовес рассчитанной массы снижает вибронагрузку — меньше устают руки в дороге и реже ослабевает крепёж навесного оборудования.
• Обработанные опорные шейки дают точную посадку в подшипники и стабильный зазор, поэтому после сборки вал не бьёт и не шумит.
• Шпоночный паз с резьбовым хвостовиком фиксирует шестерню без проворота — фазы балансировки не сбиваются на высоких оборотах.
• Масляный канал внутри вала подводит смазку к опорам, что продлевает ресурс подшипников и самих шеек.

Как подобрать

Перед покупкой уточните маркировку двигателя и его модификацию: в семействе CB-250/300 встречаются исполнения и с балансирным валом, и без него, а посадочные размеры вместе с числом зубьев приводной шестерни у разных серий картера отличаются. Ориентируйтесь на длину вала, диаметры обеих шеек, ширину и глубину шпоночного паза, резьбу хвостовика и расположение противовеса относительно опор. Самый надёжный способ — снять старую деталь и сравнить её по этим точкам.

Установка

Вал ставят при разобранном картере: посадочные места промывают, подшипники меняют при малейшем люфте, шейки перед сборкой смазывают моторным маслом. Ключевой момент — совмещение меток на приводной шестерне балансира и шестерне коленчатого вала: если поставить противовес со сдвигом, тряска станет сильнее прежней. Гайку хвостовика затягивают предусмотренным для этого двигателя моментом и обязательно проверяют лёгкость вращения вала до закрытия картера.

Деталь берут и на плановую переборку мотора, и в запас при подготовке техники к сезону — состояние балансира напрямую влияет на комфорт езды и на ресурс подшипников коленчатого вала.
