Ступица переднего колеса чугунная для минитрактора Shifeng 240

Ступица переднего колеса минитрактора Shifeng 240

Чугунная ступица держит переднее колесо минитрактора Shifeng 240 на цапфе управляемого моста: внутри неё работают подшипники, а снаружи к фланцу притягивается диск колеса. Передний мост у этой машины не ведущий, поэтому ступица не передаёт тягу, а воспринимает вес трактора с навесным оборудованием, боковые усилия в повороте и удары от неровностей грунта. От её состояния напрямую зависит, держит ли трактор прямой ход, ровно ли срабатывается передняя резина размерности 4.00-14 и не появляется ли посторонний люфт в рулевом управлении.

Конструкция детали

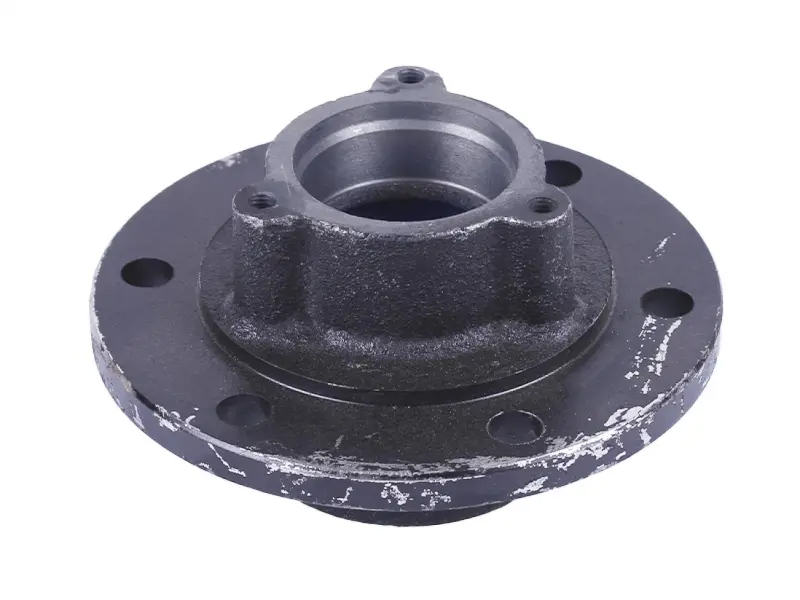

Отливка выполнена из чугуна и рассчитана на постоянную работу под нагрузкой. Массивный круглый фланец несёт отверстия под крепёж колёсного диска, центральная расточка имеет два посадочных места под подшипники, а между ними расположена утолщённая ступичная шейка. С наружной стороны предусмотрены резьбовые отверстия под крышку, которая закрывает подшипниковый узел и удерживает смазку внутри, с внутренней — гнездо под сальник, отсекающий пыль и влагу. Рёбра в зоне перехода фланца в шейку добавляют жёсткости там, где колесо ловит боковые нагрузки в борозде и на разворотах.

Когда ступицу меняют

• появился ощутимый люфт колеса при покачивании в вертикальной и горизонтальной плоскости, который не убирается регулировкой подшипников;
• разбиты посадочные места под наружные обоймы: новый подшипник заходит без натяга или проворачивается в расточке;
• сорвана или вытянута резьба под крышку, крышка не держится, смазка выдавливается наружу;
• разбиты отверстия фланца, из-за чего диск затягивается неровно и колесо начинает бить;
• по фланцу или по телу отливки есть трещины после сильного удара о препятствие;
• изношено гнездо сальника, и в подшипники постоянно попадают вода и грязь.

Как подобрать замену

Ступицы китайских минитракторов внешне похожи, но различаются числом и диаметром отверстий фланца, диаметром окружности их расположения, центрирующим пояском и размерами подшипниковых посадок. Снимите старую деталь и сверьте с ней новую по ключевым точкам: количество отверстий под крепёж диска и расстояние между ними, наружный диаметр фланца, глубину и диаметр расточек под подшипники, длину ступичной шейки и посадку под сальник. Отдельно запишите номера подшипников и сальника, которые стояли в узле, — новая ступица должна принимать тот же комплект без подгонки и проточек. Если трактор ранее ремонтировали или собирали из неоригинальных деталей, ориентируйтесь именно на снятый узел, а не на общее описание модели.

Установка и дальнейшее обслуживание

Подшипники запрессовывают в чистую сухую расточку без перекоса, с опорой усилия на наружную обойму. Полость набивают консистентной смазкой, ставят новый сальник и закрывают крышку на штатные резьбовые отверстия. Затяжку регулируют так, чтобы колесо вращалось свободно, но без осевого качания, после чего фиксируют регулировку принятым для узла способом. Крепёж диска протягивают крест-накрест в два прохода и обязательно перепроверяют момент после первых часов работы под нагрузкой. Дальше узел требует минимума внимания: раз в сезон проверить люфт, обновить смазку и убедиться, что сальник не подтекает. Разумно брать ступицу сразу вместе с подшипниками и сальником — тогда передний мост собирается за один заход, без повторной разборки колеса.
