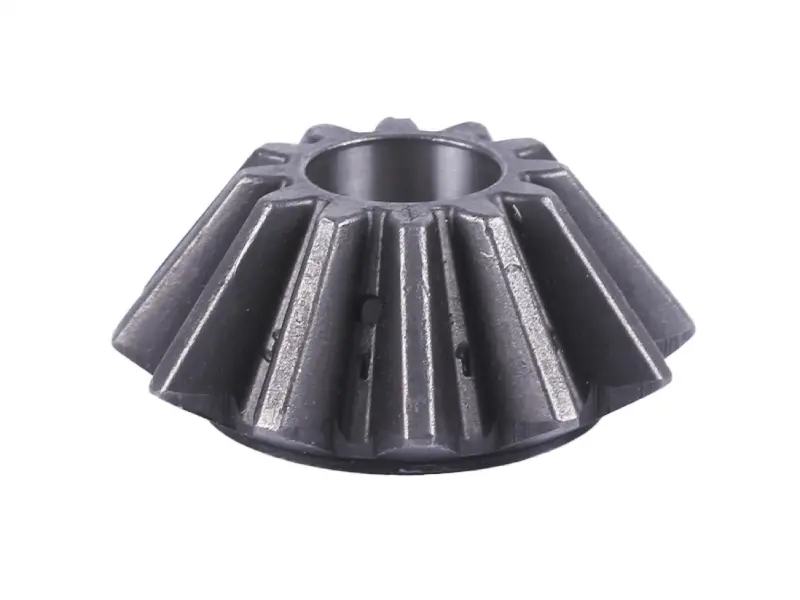

Сателлит дифференциала Z-12 для минитрактора Shifeng SF-240

Сателлит дифференциала Z-12 для минитрактора Shifeng SF-240

Коническая шестерня-сателлит на 12 зубьев работает внутри дифференциала коробки передач мототрактора Shifeng SF-240 и родственных ему китайских минитракторов этого класса. Через неё крутящий момент со вторичного вала уходит на полуоси, а колёса получают возможность вращаться с разной скоростью. Именно эта деталь позволяет технике спокойно проходить поворот в конце гона, разворачиваться с навесным оборудованием и двигаться по вязкой борозде без закусывания трансмиссии.

Как деталь работает в мосту

Шестерня свободно сидит на оси, закреплённой в корпусе дифференциала, и постоянно находится в зацеплении с двумя полуосевыми шестернями. Пока сопротивление на колёсах одинаковое, сателлит вращается вместе с корпусом и передаёт тягу как жёсткая связка. Как только одно колесо начинает отставать, шестерня проворачивается вокруг собственной оси и перераспределяет момент между полуосями. Отсюда и характер нагрузки: зубья постоянно принимают знакопеременные усилия, а при работе с плугом, фрезой или тяжёлым прицепом эти усилия многократно возрастают. Поэтому сателлиты изнашиваются раньше корпусных деталей моста и относятся к типовым позициям при переборке трансмиссии SF-240.

Когда шестерню пора менять

• Появился ощутимый свободный ход в трансмиссии: колёса проворачиваются на несколько градусов, прежде чем трактор трогается с места.
• Со стороны заднего моста слышны стук и щелчки при трогании, включении заднего хода и резкой смене нагрузки.
• Одно колесо начинает буксовать заметно раньше обычного, техника хуже держит тягу на мокром и рыхлом грунте.
• При движении с прицепом появляется гул или подвывание из корпуса коробки передач.
• После разборки моста на зубьях видна выработка, забоины, сколы кромок или следы подклинивания на отверстии под ось.

Изношенный сателлит опасен тем, что разбивает сопряжённые детали: страдают полуосевые шестерни, ось сателлитов и опорные шайбы. Чем раньше заменена шестерня, тем меньше шансов, что ремонт вырастет до полной переборки дифференциала.

Как подобрать без ошибки

Первый и главный ориентир — число зубьев: у этой позиции их 12, и по нему сателлит отличают от шестерён других серий мототракторов и мотоблоков. Дальше снятую деталь сравнивают по наружному диаметру по вершинам зубьев, диаметру и глубине центрального отверстия под ось, высоте конуса и углу начального конуса, а также по форме опорной поверхности с обратной стороны. Совпасть должны все эти параметры сразу: шестерня с похожим числом зубьев, но другой геометрией конуса, даст неправильное пятно контакта и разобьёт зацепление за несколько смен работы.

Установка и ресурс

Менять сателлиты правильнее комплектом — сразу все шестерни дифференциала вместе с осью и опорными шайбами, иначе новая деталь быстро приработается к изношенным соседям. При сборке зубья и отверстие смазывают трансмиссионным маслом, проверяют лёгкость вращения шестерни на оси, боковой зазор в зацеплении и отсутствие закусывания при проворачивании корпуса вручную. Болты корпуса дифференциала затягивают равномерно крест-накрест, после чего восстанавливают уровень масла в коробке передач. Первые часы работы стоит дать без предельной тяги, чтобы зацепление приработалось.

Характеристики

• Тип: конический прямозубый сателлит дифференциала
• Число зубьев: 12 (маркировка Z-12)
• Материал: сталь
• Посадка: гладкое цилиндрическое отверстие под ось сателлита
• Применение: дифференциал коробки передач минитракторов Shifeng SF-240

Позиция подходит владельцам, которые обслуживают технику самостоятельно и перебирают задний мост при появлении люфта, стука или потери тяги. Возьмите шестерни на весь дифференциал сразу — так трансмиссия SF-240 после сборки работает без биения и лишнего шума под нагрузкой.
