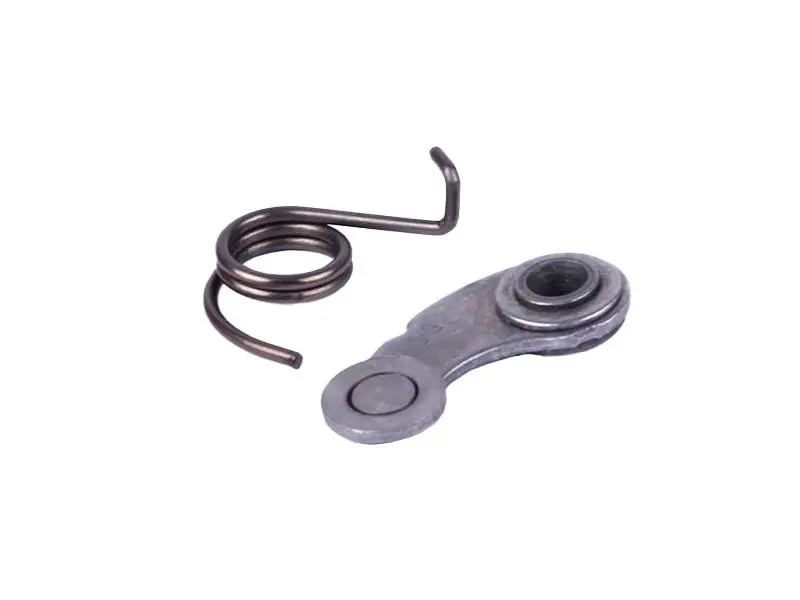

Фиксатор переключения передач 4T CB250 (171FMM) с пружиной

Фиксатор переключения передач 4T CB250 (171FMM)

Комплект для механизма выбора передач четырехтактных двигателей объемом 250 см³ типа CB250 с индексом 171FMM. В набор входят рычаг-фиксатор с роликом и возвратная пружина кручения: вместе они удерживают барабан переключения в положении включенной передачи и возвращают рычаг в исходное положение после каждого нажатия на лапку.

Что эта деталь делает в коробке передач

Барабан переключения поворачивается пошагово, и каждому его положению соответствует конкретная передача либо нейтраль. Чтобы барабан не проворачивался дальше нужного шага и не останавливался между ступенями, его звезда удерживается подпружиненным рычагом с роликом. Ролик заходит во впадину звезды и держит барабан до тех пор, пока водитель снова не приложит усилие к лапке.

От состояния этой пары напрямую зависит четкость щелчка при переключении, легкость поиска нейтрали и то, останется ли передача включенной на неровной дороге и при торможении двигателем. Просевшая или лопнувшая пружина, разбитое посадочное отверстие рычага, заклинивший либо сработанный ролик почти сразу проявляются в поведении коробки.

Конструкция комплекта

• Стальной рычаг с профилированным плечом и посадочным отверстием под ось-палец в картере двигателя.
• Ролик на оси в рабочем конце рычага — он катится по профилю звезды барабана переключения.
• Пружина кручения с двумя загнутыми зацепами: один упирается в картер, второй постоянно прижимает рычаг к звезде.
• Металл без декоративного покрытия — детали рассчитаны на постоянную работу в масляной ванне картера.

Преимущества

• Ролик вместо скользящего упора снижает трение о звезду барабана: переключения остаются легкими, а профиль звезды медленнее срабатывается.
• Пружина кручения с жесткими зацепами дает постоянное усилие прижатия, поэтому включенная передача держится на кочках и при торможении двигателем, а лапка уверенно возвращается вверх.
• Рычаг и пружина идут одним комплектом, так что изношенная пара меняется целиком и механизм собирается с расчетным усилием фиксации, без подбора разнородных деталей.

Когда пора менять фиксатор

• Передачи выбивает под нагрузкой или на неровностях.
• Лапка переключения не возвращается вверх, ход стал вялым и невнятным.
• Тяжело поймать нейтраль либо, наоборот, коробка сама проскакивает в нейтраль между первой и второй.
• Переключение идет без четкого щелчка, с проскоками через передачу.
• При разборке двигателя в картере обнаружены обломки пружины или заметный металлический шлам.

Как подобрать и установить

Основной ориентир при подборе — семейство двигателя: 250-кубовые четырехтактные моторы CB250 с индексом 171FMM и близкие по конструкции агрегаты китайской сборки. Со снятой деталью сравнивают форму плеча рычага, диаметр посадочного отверстия, положение и вылет ролика, а также длину зацепов пружины. У моторов на 150 и 200 см³ рычаг внешне похож, но геометрия отличается, и такой фиксатор работает уже неправильно.

Работу выполняют со снятой боковой крышкой картера, открывающей механизм переключения. Рычаг устанавливают на ось, пружину заводят так, чтобы ролик постоянно прижимался к звезде барабана, после чего проверяют ход: рычаг должен свободно качаться и самостоятельно возвращаться к звезде без заеданий. Затем проворачивают вал переключения по всем положениям и убеждаются, что каждая передача и нейтраль фиксируются с ощутимым щелчком. Масло в картере после такого ремонта меняют — вместе с ним уходят продукты износа.

Замена фиксатора обходится заметно дешевле последующей переборки коробки: разбитая звезда барабана и погнутые вилки — типичное продолжение езды с неисправным механизмом фиксации. Держать рычаг с пружиной в запасе имеет смысл всем, кто обслуживает 250-кубовую технику самостоятельно или готовит мотоцикл к сезону.
