Фиксатор переключения передач с пружиной 4Т CG-300

Фиксатор переключения передач 4Т CG-300

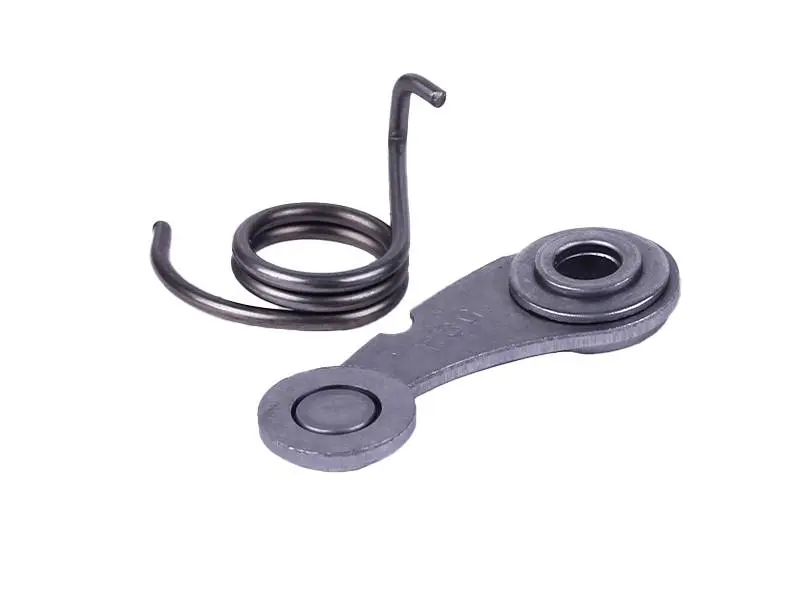

Чёткий щелчок лапки и передача, которая держится под нагрузкой, — заслуга стопорного механизма коробки. Стальной рычаг с роликом прижимается к профилю звезды барабана переключения и удерживает выбранное положение до следующего переключения. В набор входят сам рычаг-фиксатор и возвратная торсионная пружина, поэтому при ремонте сразу обновляются обе детали, которые работают в паре и изнашиваются вместе.

Как это работает в коробке передач

Барабан переключения имеет звезду с фигурными выемками по числу передач и нейтрали. Ролик под усилием пружины постоянно катится по этому профилю: как только барабан доворачивается до очередной позиции, ролик проваливается в выемку и удерживает барабан, а вместе с ним вилки и шестерни в зацеплении. Отсюда и внятный щелчок при переключении, и то, что передача не выбивается на разгоне. Пружина задаёт усилие прижима: чем оно ближе к заводскому, тем короче, точнее и предсказуемее ход лапки, а нейтраль ловится с первого раза.

Преимущества

• Ролик вращается на своей оси и катится по звезде барабана вместо трения скольжения — профиль звезды срабатывается медленнее, а фиксация передач остаётся чёткой дольше.
• Возвратная пружина идёт в наборе — усилие прижима восстанавливается сразу, без соблазна оставить в моторе просевшую старую пружину и снова разбирать двигатель через короткое время.
• Цельный стальной рычаг рассчитан на ударную нагрузку, которая приходит на него при каждом переключении, и сохраняет постоянную геометрию плеча от оси до ролика.

Когда фиксатор пора менять

• передачи самопроизвольно выбиваются на разгоне или при сбросе газа;
• переключения стали вязкими, без внятного щелчка и с провалом лапки;
• нейтраль ловится через раз, коробка проскакивает её насквозь;
• ролик заклинил, туго вращается или выработан по кромке до лыски;
• пружина лопнула, потеряла зацеп или просела, и лапка вяло возвращается в исходное положение;
• двигатель уже вскрыт для переборки — стопорный механизм ревизуют вместе с барабаном и вилками.

Как подобрать

Набор предназначен для четырёхтактных мотоциклетных двигателей семейства CG класса 300 см³ с механической коробкой и барабаном переключения. Снятую деталь удобно сравнить по трём точкам: диаметр посадочного отверстия под ось, длина рычага от оси до центра ролика и диаметр самого ролика. Пружину сверяют по числу витков, диаметру навивки и длине прямых зацепов — она должна свободно садиться на свою ось и уверенно упираться в прилив картера. Если в вашем моторе стоял фиксатор другой формы, ориентируйтесь на геометрию старой детали, а не только на объём двигателя: внутри одного семейства встречаются варианты с разной длиной плеча.

Установка и обслуживание

Доступ к фиксатору открывается после снятия крышки картера со стороны механизма переключения. Рычаг ставится на свою ось напротив звезды барабана, пружина заводится зацепами так, чтобы прижимать ролик к профилю без перекоса. Перед сборкой стоит проверить свободное вращение ролика от руки, смазать ось моторным маслом и провернуть барабан, последовательно проходя все передачи и нейтраль: щелчки должны быть одинаково чёткими, а рычаг — сам возвращаться к звезде. Болт крепления затягивают штатным моментом, без перетяжки, иначе ход рычага станет тугим.

Такой набор берут и под конкретный ремонт, когда коробка начала выбивать передачи, и в запас при полной переборке двигателя — деталь мелкая, но от её состояния напрямую зависит, насколько точно и безопасно мотоцикл переключается в движении.
