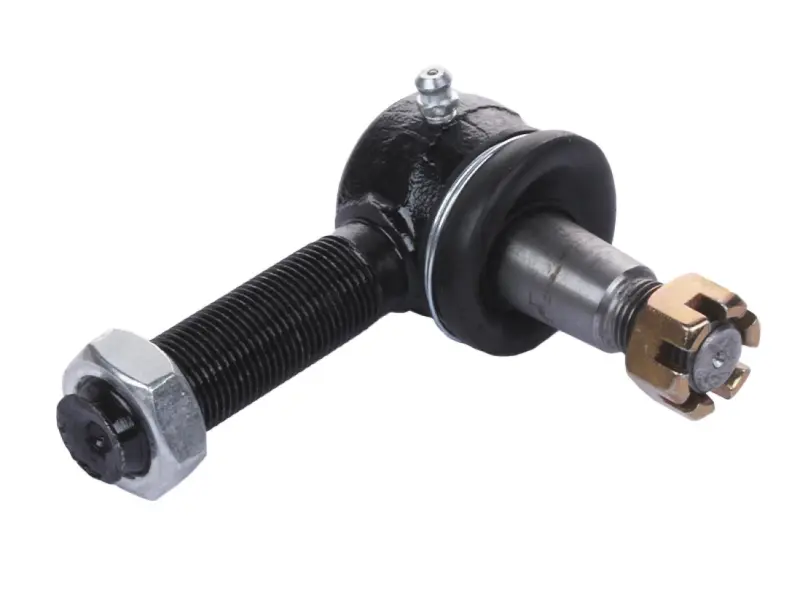

Наконечник рулевой правая резьба М18, конус 16-18 мм для мототрактора

Наконечник рулевой с правой резьбой М18, конус 16-18 мм

Шарнир рулевой трапеции мототрактора и минитрактора: соединяет поперечную рулевую тягу с поворотным рычагом цапфы и передаёт усилие от рулевого механизма на управляемое колесо. Правая резьба М18 на хвостовике и конический палец диаметром 16-18 мм — те два размера, по которым деталь подбирают под конкретную машину, поэтому перед заказом их сверяют со снятым наконечником.

Конструкция и принцип работы

Основа узла — шаровой палец в кованом корпусе: он поворачивает колесо и одновременно отрабатывает перекосы передней оси, не закусывая при ходе подвески. Шарнир закрыт резиновым пыльником, который удерживает смазку и не пускает внутрь пыль, воду и грязь с поля. Сверху ввёрнута пресс-масленка под шприц, поэтому шарнир обслуживаемый: его периодически прошприцовывают, и ресурс детали заметно выше, чем у неразборных наконечников без подачи смазки. На резьбовой части установлена шестигранная контргайка, конический палец фиксируется корончатой гайкой со шплинтом.

Когда пора менять

Стук в передней части при езде по неровностям, увод машины в сторону, запаздывание руля, ощутимый люфт при покачивании колеса руками — типичные признаки выработки шарнира. Порванный пыльник тоже повод для замены: без него смазка вымывается за несколько смен работы, и палец начинает болтаться в корпусе. Изношенный наконечник ускоряет неравномерное стирание передних шин и сбивает схождение, поэтому откладывать замену не стоит.

Преимущества

• Обслуживаемый шарнир с пресс-масленкой: смазку обновляют по мере работы, и деталь дольше держит нагрузку на пыльных и влажных работах.
• Резиновый пыльник закрывает шарнир от воды и абразива, поэтому палец дольше сохраняет плотную посадку без люфта.
• Контргайка на резьбовом хвостовике фиксирует выставленную длину тяги, и схождение не сбивается от вибрации.
• Конический палец с корончатой гайкой и шплинтом даёт соединение с рычагом цапфы, которое не разбалтывается под ударной нагрузкой на грунте.

Подбор и установка

Наконечники на одной тяге всегда отличаются направлением резьбы: с одной стороны правая, с другой левая. Вращая тягу между ними, регулируют её длину и схождение управляемых колёс, поэтому брать нужно деталь именно с требуемым направлением резьбы — иначе регулировка работать не будет. Перед покупкой сверьте со старой деталью диаметр и шаг резьбы, диаметр конуса по большему и меньшему торцу, а также длину резьбового хвостовика: она задаёт диапазон регулировки тяги.

При установке очистите конусное отверстие рычага, посадите палец насухо, затяните корончатую гайку и поставьте новый шплинт. Затем выставьте схождение и законтрите наконечник гайкой на тяге. Менять наконечники лучше парой на одной тяге: вырабатываются они примерно одинаково, и новая деталь рядом со старой быстро наберёт люфт. После первых часов работы прошприцуйте шарнир и проверьте затяжку — это обычная практика на мототракторах, которые ходят с навесным оборудованием и по тяжёлому грунту.
