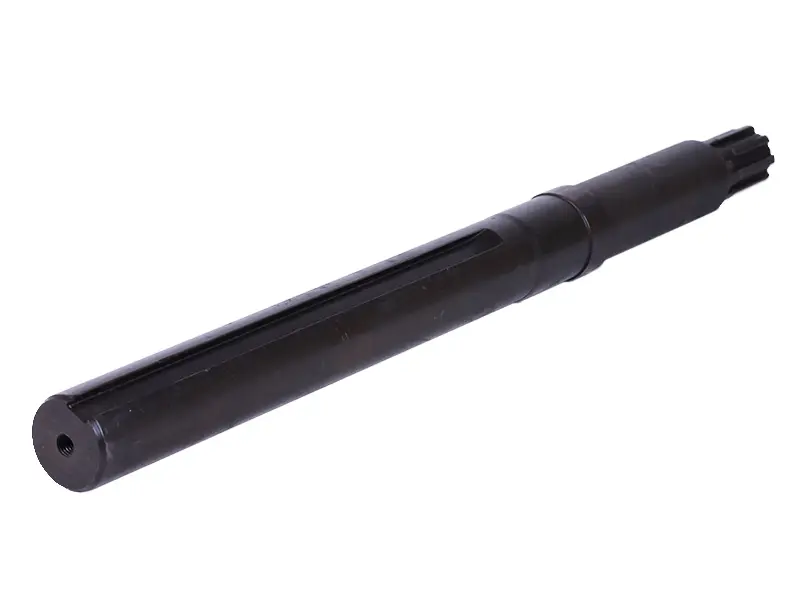

Полуось L-450 мм Z-8 для мототрактора и тяжелого мотоблока

Полуось L-450 мм Z-8 для мототрактора

Стальной вал длиной 450 мм со шлицевым концом на восемь шлицов передает крутящий момент от коробки передач мототрактора или тяжелого мотоблока на ходовое колесо. Через эту деталь проходит все тяговое усилие при пахоте, культивации, перевозке прицепа и работе с навесным оборудованием, поэтому от ее состояния зависит, тронется ли техника с места под нагрузкой и как ровно будет держать колею.

Конструкция

Вал изготовлен из цельной стали и покрыт защитным чернением, которое сдерживает поверхностную коррозию при работе в поле и при межсезонном хранении в неотапливаемом помещении. Один конец шлицевой — он входит в шестерню полуоси внутри корпуса коробки передач. На противоположной посадочной части проточен продольный шпоночный паз: по нему на вал садится ступица колеса или шкив, а шпонка исключает проворот под тягой. Торец имеет отверстие под фиксацию, поэтому ступица удерживается от осевого смещения штатным крепежом. Длина 450 мм рассчитана на широкую колею мототрактора — такой вал выносит колесо за габарит корпуса коробки и дает возможность поставить ступицу или проставку с нужным вылетом.

Совместимость

Деталь рассчитана на коробки передач тяжелых дизельных мотоблоков и собранных на их базе мототракторов с двигателями 180N, 190N, 195N мощностью примерно 8–15 л. с. Такие агрегаты стоят на технике семейств Зубр, Булат, Форте, DW и на родственных моделях с той же конструктивной базой редуктора. Ключевые признаки совместимости — восемь шлицов и общая длина вала 450 мм, поэтому перед заказом стоит снять старую полуось и сверить эти параметры вместе с диаметром посадочной части.

Как подобрать

• Посчитайте шлицы на снятой детали: здесь их ровно восемь, вариант с другим числом не сядет в шестерню коробки.
• Замерьте общую длину вала от торца до торца — она должна совпадать с 450 мм, иначе изменится колея и посадка ступицы.
• Проверьте диаметр посадочной части и ширину шпоночного паза, чтобы старая шпонка встала плотно, без люфта.
• Осмотрите шейки под подшипник и сальник: рабочие поверхности должны быть ровными, без задиров, тогда узел не начнет подтекать маслом.
• Если мототрактор собран самостоятельно, заранее прикиньте вылет колеса: от длины вала зависят ширина колеи и устойчивость машины с навеской.

Когда нужна замена

Полуось меняют при срезанных или скрученных шлицах, при появлении биения колеса, после удара о препятствие с груженым прицепом, а также если разбит шпоночный паз и ступица начала проворачиваться. Косвенные признаки износа — хруст со стороны колеса под нагрузкой, подтеки масла из-под сальника коробки из-за выработки шейки вала и заметный люфт колеса при покачивании рукой. Тянуть с заменой не стоит: изношенный вал быстро разбивает посадочные места в корпусе и добавляет к ремонту еще подшипник и сальник.

Установка

Перед сборкой очистите шлицы и посадочную поверхность от старой смазки и грязи, смажьте шейку под сальник, заведите вал в шестерню коробки без ударов молотком по торцу. Затем установите шпонку, ступицу и штатный фиксатор, проверьте, что колесо вращается без биения. После первых часов работы протяните колесный крепеж — на технике с прицепом или плугом он ослабевает быстрее всего.

Запасной вал полезно иметь под рукой всем, кто работает мототрактором на тяжелом грунте и с прицепом: замена выполняется обычным гаражным инструментом и возвращает машине нормальную тягу без переборки всей коробки передач.
