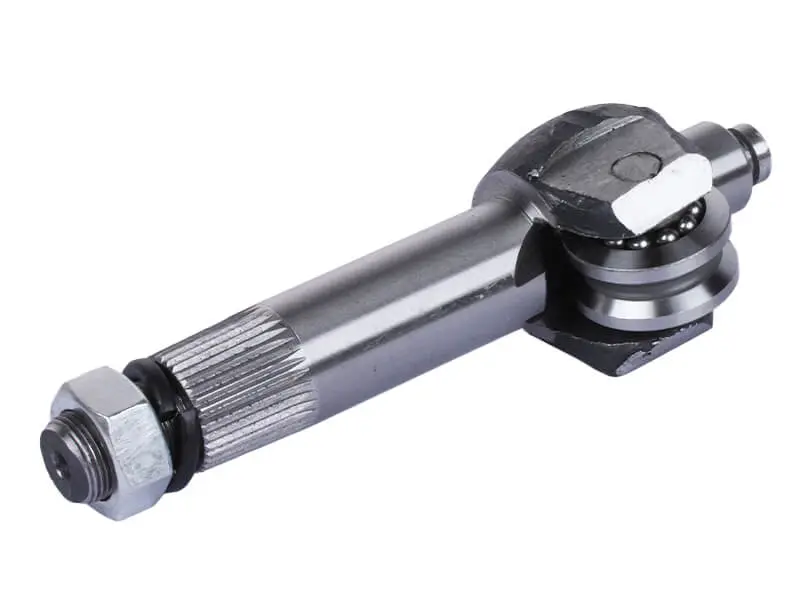

Вал рулевого механизма горизонтальный с роликом Xingtai 120-224 нового образца, тип 2

Горизонтальный вал рулевого механизма с роликом — деталь рулевого редуктора мини-трактора Xingtai (Синтай) в исполнении нового образца, тип 2. Именно через этот вал усилие с червяка рулевой колонки передается на сошку и дальше на продольную тягу переднего моста, поэтому от его состояния напрямую зависят точность руления, величина свободного хода руля и предсказуемость трактора при работе с навесным оборудованием.

Устройство и принцип работы

В корпусе рулевого редуктора червяк, выполненный на нижнем конце вала рулевой колонки, находится в постоянном зацеплении с роликом. Ролик установлен в вилке горизонтального вала на телах качения и при вращении руля обкатывается по винтовой нарезке червяка, поворачивая вал вместе с сошкой. Схема «червяк — ролик» дает плавное усилие на руле, малое трение в зацеплении и хорошо переносит ударные нагрузки, которые приходят на рулевое управление от передних колес на пашне, стерне и грунтовой дороге.

Конструкция вала включает шлицевой хвостовик под посадку рулевой сошки с затяжкой гайкой, опорную шейку под втулку корпуса редуктора, вилку с роликом на телах качения и регулировочный винт с контргайкой и уплотнительным кольцом на противоположном торце. Регулировочная часть выведена наружу корпуса, поэтому зазор в зацеплении ролика с червяком выставляется без полной разборки редуктора.

Когда деталь требует замены

• увеличенный свободный ход руля, который уже не убирается регулировкой зацепления;
• выработка, ступенька или сколы на рабочей дорожке ролика;
• заедание и закусывание руля в среднем положении или у крайних углов поворота;
• люфт ролика в вилке, разрушение или высыпание тел качения;
• смятые и скрученные шлицы под сошку, проворачивание сошки на валу;
• задиры и выработка на опорной шейке, течь масла по сальнику вала сошки;
• сорванная резьба регулировочного винта или не удерживающая контргайка.

Преимущества

• ролик на телах качения работает с малым трением: руль вращается легче, зацепление меньше нагревается и дольше сохраняет исходный профиль;
• вынесенный наружу регулировочный винт с контргайкой позволяет выбрать зазор в зацеплении прямо на тракторе и убрать появившийся люфт руля без переборки редуктора;
• шлицевой хвостовик с гайкой обеспечивает жесткую посадку сошки без проворота и передает усилие на рулевую тягу без перекоса.

Как подобрать

Рулевые редукторы Xingtai встречаются в старом и новом исполнении, а внутри нового образца применяются два типа горизонтального вала, которые отличаются геометрией и не всегда взаимозаменяемы. Перед покупкой снимите старую деталь и сверьте ее по основным размерам:

• общая длина вала и диаметр опорной шейки под втулку корпуса;
• число, шаг и профиль шлицев под сошку, диаметр резьбы под гайку сошки;
• диаметр и ширина ролика, ширина и толщина вилки;
• исполнение регулировочного винта, его резьба и размер контргайки;
• сторона установки и направление вилки относительно шлицевого конца.

Установка и регулировка

При сборке шейку вала и посадочное место втулки промывают и смазывают, ролик перед установкой прокручивают рукой — он должен вращаться свободно, без закусываний. Сошку сажают на шлицы по меткам и затягивают гайкой, после чего заполняют картер редуктора трансмиссионным маслом. Финальный этап — регулировка зацепления: винтом выбирают зазор так, чтобы руль в среднем положении шел без ощутимого люфта и при этом не закусывал в крайних положениях, после чего винт фиксируют контргайкой.

Такой вал берут при переборке рулевого редуктора, восстановлении изношенной пары «червяк — ролик» и при появлении большого люфта руля на мини-тракторах Xingtai. Замену обычно совмещают с проверкой втулок и сальника корпуса, состояния червяка и наконечников рулевых тяг — тогда рулевое управление возвращает четкость и не требует повторной переборки в ближайший сезон.
