Сошка рулевой колонки двойная для мототрактора 12/18 л.с.

Сошка рулевой колонки двойная для мототрактора 12/18 л.с.

Поворот передних колес мототрактора начинается с этой детали: она снимает усилие с вала рулевой колонки и через две тяги разводит его на левую и правую поворотные цапфы. Двухплечее исполнение позволяет подключить обе тяги напрямую, без промежуточного маятника, поэтому руль отзывается точнее, а суммарный свободный ход рулевого управления остается меньше даже на разбитой дороге и в борозде.

Позиция ремонтная и рассчитана на мототракторы мощностью 12 и 18 л.с. — как на заводские машины, так и на самоделки, собранные на базе тяжелого дизельного мотоблока. Такую сошку берут, когда разбило посадочное место на ступице, выработались конусные отверстия под пальцы наконечников или деталь повело после удара колесом о препятствие.

Конструкция

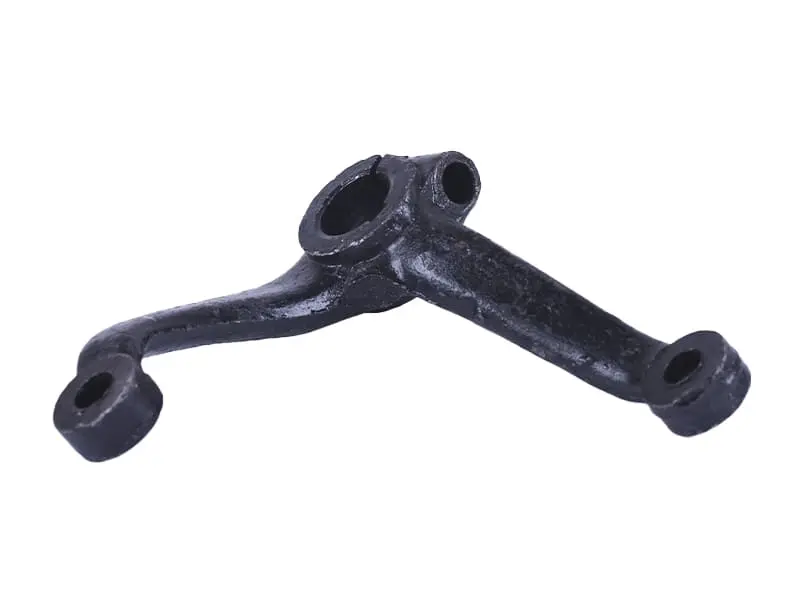

Корпус цельный, стальной, с темным защитным покрытием, которое сдерживает коррозию при работе в поле и хранении под навесом. Центральная ступица имеет сквозное отверстие под вал рулевой колонки и стяжное отверстие под болт рядом с ним — сошка надевается на вал и фиксируется поперечным болтом, без сварки и подгонки по месту. Два плеча расходятся от ступицы в стороны и заканчиваются утолщенными проушинами с коническими отверстиями: в них заходят пальцы рулевых наконечников и затягиваются гайками.

Толщина металла в основании плеч и приливы вокруг проушин рассчитаны на пиковые нагрузки — момент, когда колесо упирается в борозду или камень, а руль доворачивают на месте. Разнесенные точки крепления тяг дают равномерное распределение усилия на обе стороны рулевой трапеции, поэтому одна сторона не изнашивается заметно быстрее другой.

Как подобрать замену

• Сверьте диаметр и профиль посадочного отверстия ступицы с валом своей рулевой колонки — на разных сборках вал отличается.
• Проверьте конус проушин под свои рулевые наконечники: палец должен садиться плотно по всей конической поверхности, без люфта и без упора буртиком.
• Измерьте расстояние от центра ступицы до центра проушины на старой детали — длина плеча задает усилие на руле и итоговые углы поворота колес.
• Уточните схему своей рулевой трапеции: под одну тягу ставят одноплечую сошку, под две отдельные тяги нужна именно двойная.
• Посмотрите, как расположены плечи относительно рамы, чтобы тяги и наконечники не задевали защиту, картер и колеса в крайних положениях.

Признаки износа

Разбитый конус проушины выдает себя стуком в передней части при переезде неровностей и «пустым» рулем в околонулевой зоне: колеса начинают реагировать с запозданием. Ослабшая посадка на валу проявляется тем, что руль проворачивается на небольшой угол, а колеса стоят на месте, — часто это сопровождается натиром на шлицах и постоянно откручивающимся стяжным болтом. Трещина или изгиб плеча меняет геометрию: колеса перестают возвращаться в прямое положение одинаково влево и вправо.

Установка

Перед сборкой очистите вал колонки и посадочное отверстие от грязи и старой смазки, наденьте сошку и затяните стяжной болт, затем вставьте пальцы наконечников в конусы и протяните гайки. После установки проверьте схождение и симметрию поворота: колеса должны выворачиваться на одинаковый угол в обе стороны, а тяги — не касаться рамы. Регулировку длины тяг удобно выполнить сразу, пока техника стоит на ровной площадке.

Двойная сошка определяет, слушается ли мототрактор руля с полуоборота или ходит по полю зигзагом. Замена изношенной детали возвращает четкое управление на пахоте, при работе с прицепом и на переездах по грунтовке, а сама операция укладывается в один вечер в гараже с обычным набором ключей.
