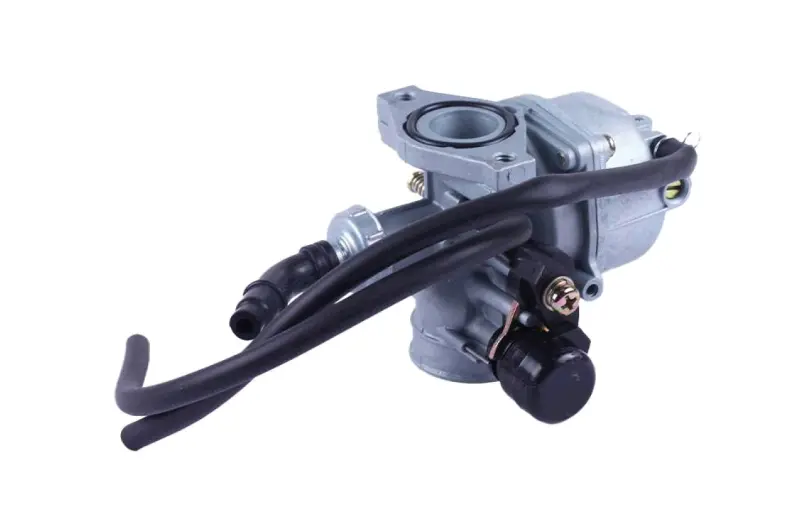

Карбюратор Delta 70 AMG-3 для мопедов Alpha и Delta 70 см³

Карбюратор Delta 70 — деталь топливной системы четырёхтактных китайских мопедов семейства Delta и Alpha рабочим объёмом около 70 см³. Он готовит топливно-воздушную смесь и дозирует её по нагрузке, поэтому от его состояния напрямую зависят лёгкий запуск, ровные холостые обороты, отклик на ручку газа и расход бензина.

Принцип работы и признаки замены

Бензин самотёком идёт через входной штуцер в поплавковую камеру, где уровень удерживают поплавок и игольчатый клапан. Оттуда топливо проходит через жиклёры, подхватывается потоком воздуха и в виде смеси попадает во впускной канал двигателя. Дроссельная заслонка, связанная тросом с ручкой газа, меняет количество смеси, а отдельная система холостого хода отвечает за работу мотора без нагрузки.

Новый карбюратор нужен мопеду тогда, когда двигатель глохнет на холостых, набирает обороты с провалами и «чихает», тяжело заводится на холодную, подтекает бензином из-под поплавковой камеры, а расход растёт без понятной причины. Если корпус уже разбит по резьбам, изношена заслонка или разбиты посадочные места осей, переборка старой детали даёт лишь временный эффект — установка нового карбюратора в сборе возвращает стабильную работу мотора сразу и без подбора отдельных ремонтных мелочей.

Конструкция

• Корпус из лёгкого сплава с плоским фланцем под две шпильки впускного патрубка и уплотнением по посадочному месту.
• Верхняя крышка с резьбовым штуцером и регулятором свободного хода троса газа.
• Механический обогатитель (подсос) с рукояткой, выведенной на боковую сторону корпуса.
• Поплавковая камера в нижней части со сливной пробкой.
• Комплект дренажных шлангов, отводящих перелив и конденсат вниз, под двигатель.
• Винты регулировки холостых оборотов и качества смеси в зоне свободного доступа.
• Входной штуцер под стандартный топливный шланг мопеда.

Преимущества

• Рукоятка обогатителя выведена наружу — холодный пуск выполняется одним движением, без лишних попыток кикстартером.
• Регулировочные винты доступны на собранном мопеде — холостые обороты выставляются на прогретом моторе, снимать деталь для этого не нужно.
• Регулятор на верхней крышке убирает люфт ручки газа и возвращает точный отклик, не меняя сам трос.
• Дренажные шланги уводят топливо и влагу вниз, а не на картер и проводку.
• Разборная поплавковая камера со сливом позволяет промыть жиклёры и удалить отстой обычным гаражным набором инструмента.

Как подобрать под свой мопед

Ориентир простой: новую деталь сравнивают со снятой. Совпасть должны диаметр посадочного патрубка со стороны воздушного фильтра, размеры фланца и межцентровое расстояние крепёжных отверстий, сторона и тип входного штуцера бензошланга, расположение рукоятки обогатителя и способ фиксации оболочки троса газа. Такой карбюратор рассчитан на моторы мопедов Delta и Alpha объёмом порядка 70 см³. Если двигатель раздут ремонтной поршневой или мопед переведён на другой объём, подбирать стоит по фактическому размеру диффузора, а не по надписи на баке.

Установка и первая настройка

Перед снятием старой детали перекрывают бензокран и сбрасывают остаток топлива из поплавковой камеры. Дальше отсоединяют трос газа, бензошланг и патрубок воздушного фильтра, снимают карбюратор со шпилек и проверяют состояние прокладки и уплотнения впуска: подсос воздуха мимо коллектора даёт ровно те же симптомы, ради которых меняют карбюратор. Новый узел ставят без перетяжки гаек, шланги прокладывают свободно, чтобы они не пережимались и не касались выпускной трубы. После сборки регулируют свободный ход ручки газа, запускают двигатель, прогревают его и винтами выставляют устойчивые холостые обороты.

Такой карбюратор в сборе удобно держать в запасе для мопеда, который ездит каждый день: замена занимает меньше времени, чем поиск причины в изношенной топливной аппаратуре, а мотор после установки снова ровно держит обороты и предсказуемо реагирует на газ.
