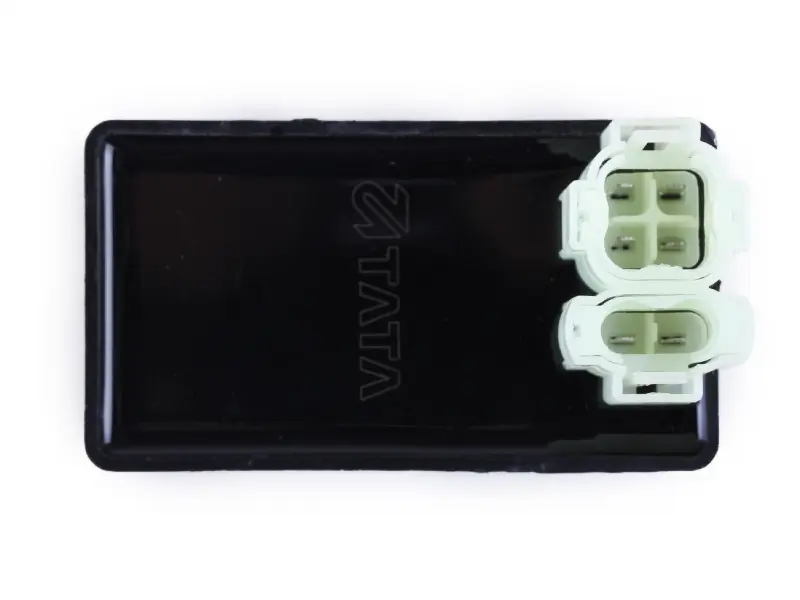

Коммутатор CDI 4Т для двигателей CB250

Коммутатор CDI 4Т для двигателей CB250

Блок электронного зажигания управляет моментом появления искры на четырёхтактном одноцилиндровом двигателе объёмом 250 см³ семейства CB. Он принимает сигнал импульсного датчика с ротора генератора, накапливает заряд в конденсаторе и в расчётный момент разряжает его на первичную обмотку катушки зажигания. Дальше высокое напряжение уходит к свече, и смесь в цилиндре поджигается точно в такт с положением поршня. Именно поэтому от состояния коммутатора зависят лёгкий пуск на холодную, ровный холостой ход, тяга на средних оборотах и отклик мотора на ручку газа.

Когда мотоциклу нужен новый коммутатор

Классический отказ выглядит так: стартер крутит бодро, топливо подаётся, свеча мокрая, а искры нет совсем. Реже блок уходит постепенно — мотор запускается только на холодную, глохнет после прогрева, начинает троить под нагрузкой, теряет обороты на подъёме или самопроизвольно останавливается на ходу. Ещё один типичный симптом — плавающий холостой ход и рваный разгон, который не лечится настройкой карбюратора и заменой свечи. Перед покупкой имеет смысл исключить более простые причины: осмотреть свечу и её наконечник, проверить высоковольтный провод, сопротивление обмоток катушки зажигания, надёжность массы на раме и окисление контактов в колодке проводки. Если всё это в порядке, а искры по-прежнему нет либо она пропадает на прогретом моторе, меняют именно электронный блок зажигания.

Как подобрать замену

• Двигатель: блок предназначен для четырёхтактных моторов CB250, поэтому подбирайте его под свой мотор, а не по внешнему сходству корпуса.
• Тип питания зажигания: схема с питанием от обмотки генератора и схема, запитанная от аккумулятора, требуют разных блоков — уточните, как устроена проводка вашего мотоцикла.
• Колодка: сверьте со снятым блоком количество и расположение контактов, форму разъёма и цвета проводов в жгуте.
• Ограничение оборотов: заводская отсечка у разных блоков срабатывает по-разному и заметно влияет на поведение мотора в верхней части диапазона.
• Крепление: посмотрите, как держался прежний блок — через резиновые проушины, металлический хомут или площадку под болт.

Установка и эксплуатация

Перед работой отключите минусовую клемму аккумулятора, чтобы случайное замыкание не повредило новую электронику. На мотоциклах с мотором CB250 коммутатор обычно живёт под сиденьем или за боковой облицовкой, рядом с реле-регулятором и стартерным реле. Отожмите фиксатор колодки, снимите блок с резиновых проушин и поставьте новый на то же место. Разъём должен защёлкнуться до упора, без перекоса и без натяга жгута. Виброразвязку сохраняйте обязательно: жёстко притянутый к раме корпус получает всю тряску двигателя и служит заметно меньше. После сборки проверьте искру на выкрученной свече, запустите мотор и дайте ему прогреться — холостой ход должен быть стабильным, а разгон ровным, без провалов и рывков.

Электроника зажигания не любит влагу и грязь, поэтому колодку держите сухой, а контакты — чистыми: после мойки под давлением есть смысл продуть разъём и проверить посадку уплотнителя. Владельцы 250-кубовых мотоциклов часто держат запасной коммутатор в подседельном отсеке перед дальней поездкой: деталь компактная, лёгкая, а без неё мотор не заводится вообще, и заменить её в дороге можно за пару минут обычным набором ключей. Такой же смысл в запасной детали при подготовке техники к сезону после долгой стоянки, когда электрика уже показывала перебои.
