Вал переключения передач копирный ATV 125 (3+1) с вилками

Вал переключения передач копирный ATV 125 (3+1) с вилками

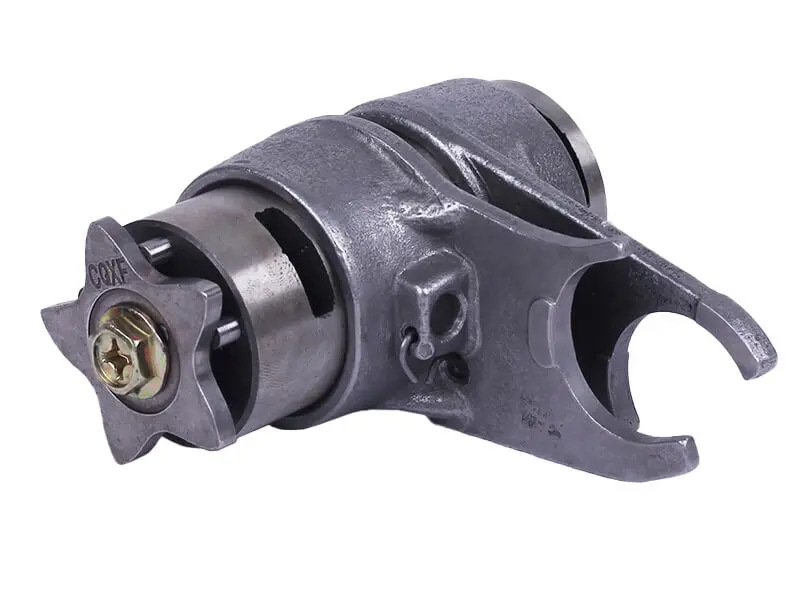

Механизм переключения для коробки передач китайских квадроциклов кубатуры 125 см³ со схемой три передачи вперед плюс задний ход. В набор входит копирный вал с профилированными канавками, установленная на нем звезда фиксатора на винте и вилки переключения, которые перемещают шестерни по валам коробки. Комплект берут при переборке КПП, когда передачи перестают включаться четко, выбивает под нагрузкой или реверс включается через раз.

Как работает копирный вал

Движение рычага или педали проворачивает вал на фиксированный угол. Фигурные канавки на его поверхности задают траекторию хвостовиков вилок, а вилки сдвигают подвижные шестерни и соединяют нужную пару. Звезда фиксатора удерживает вал в положении включенной передачи, не давая ей самопроизвольно выключиться при вибрации и рывках тяги. Четкость хода рычага и надежность включения зависят именно от состояния канавок, лапок вилок и фиксирующей звезды, поэтому изношенный механизм не лечится регулировкой привода снаружи.

Когда механизм меняют

• передача выбивает при разгоне, на подъеме или под нагрузкой в грязи;
• рычаг ходит вязко, проваливается или плохо возвращается в нейтраль;
• вторая и третья включаются с задержкой, а задняя ищется наощупь;
• на лапках вилок видна выработка, синева от перегрева или заметный изгиб;
• канавки вала выработаны ступенькой, а лучи звезды фиксатора скруглены.

Вал и вилки изнашиваются в паре: разбитая канавка быстро съедает лапку, а погнутая вилка режет профиль вала. Поставить новую вилку в изношенный вал — значит вернуться к той же проблеме через короткий пробег, поэтому механизм разумнее обновлять комплектом.

Преимущества

• Вал и вилки в одном наборе — геометрия механизма переключения восстанавливается целиком, без подгонки новой детали к изношенной.
• Звезда фиксатора установлена на валу — передачи держатся включенными на неровной дороге и при рывках тяги.
• Литые вилки с широкими лапками — нагрузка от шестерни распределяется по большей площади, что продлевает ресурс до следующей переборки.

Как подобрать

Главный ориентир — схема коробки квадроцикла: набор рассчитан на КПП с тремя передачами вперед и реверсом. На китайских моторах 125 см³ рядом встречаются варианты на одну передачу с реверсом, внешне очень похожие, но с другим профилем канавок и другим числом положений фиксатора. Перед установкой сравните снятый механизм с новым по длине вала и его посадочным шейкам, по числу и форме канавок, по количеству лучей звезды, по ширине лапок вилок и расстоянию между ними, а также по форме хвостовика под шток привода. Совпадение всех этих точек и есть подтверждение, что деталь встанет на место.

Установка

Замену выполняют при разобранном картере: масло сливают, снимают крышку сцепления, вынимают валы коробки и только затем извлекают старый механизм переключения. При сборке лапки вилок заводят в канавки шестерен без перекоса, вал сажают в свои посадочные места, фиксатор ставят с пружиной в рабочем положении. До окончательной затяжки картера стоит прокрутить весь диапазон вручную и убедиться, что все передачи и реверс включаются, а вал возвращается в нейтраль. Перед первым выездом заливают свежее масло и проверяют переключение на малой скорости.

Комплект пригодится и на профилактическую переборку двигателя: пока картер разобран, замена вала с вилками обходится дешевле по трудозатратам, чем повторное вскрытие коробки через сезон езды.
