Обгонная муфта запуска 4T CG200 HONGJU, mod A

Обгонная муфта запуска 4T CG200 HONGJU mod A

Обгонная муфта HONGJU предназначена для системы запуска мотоциклетного четырёхтактного двигателя CG200. Деталь также называют муфтой стартера или маховиком с обгонной муфтой. При пуске двигателя узел передаёт вращение от привода стартера, а после запуска обеспечивает свободный ход механизма. Благодаря этому уже работающий двигатель разъединяется с приводом стартера.

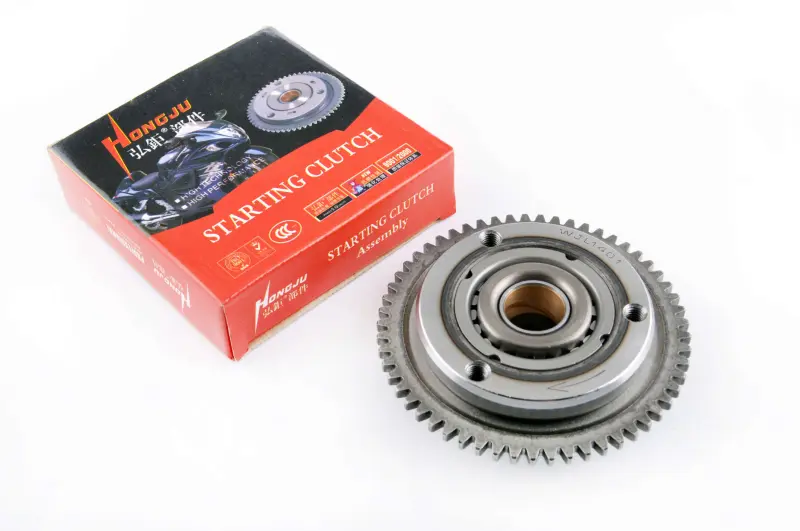

Муфта выполнена в виде сборного узла с зубчатым венцом, центральной посадочной частью и крепёжными отверстиями. Во время запуска зубчатый венец и муфта участвуют в передаче усилия, а после запуска обгонный механизм перестаёт связывать стартер с вращающимся двигателем. Такое устройство позволяет заменить узел при износе или повреждении штатной муфты запуска.

Эта деталь рассчитана на двигатель с обозначением 4T CG200 и представлена в исполнении mod A. Она не является универсальной муфтой для любых мотоциклов или всех вариантов двигателей одной серии. Даже внешне похожие детали могут различаться формой корпуса, конфигурацией зубчатого венца, расположением крепёжных отверстий и посадочными поверхностями. Поэтому перед покупкой важно сопоставить запчасть со снятым узлом по всем доступным конструктивным признакам.

Как правильно подобрать муфту

Основные ориентиры при подборе — производитель HONGJU, обозначение двигателя 4T CG200 и вариант исполнения mod A. Сравните форму корпуса новой и демонтированной деталей, расположение и количество крепёжных точек, устройство зубчатого венца, центральную посадочную часть и остальные сопрягаемые поверхности. Общего визуального сходства недостаточно: муфта должна соответствовать элементам стартера, с которыми она устанавливается и работает.

Если старая деталь отличается исполнением, числом крепёжных отверстий либо конфигурацией венца, устанавливать новую муфту без дополнительной проверки соответствия не следует. Особенно внимательно выбирайте запчасть для двигателя, на котором ранее уже могли заменяться элементы системы запуска. Для уверенного подбора ориентируйтесь на фактическую конструкцию снятого узла и обозначение двигателя.

Когда требуется проверка узла

Состояние обгонной муфты стоит проверить при нестабильной работе электрозапуска, проскальзывании привода или постороннем шуме во время попытки завести двигатель. Эти признаки служат поводом осмотреть всю систему запуска, поскольку работа муфты зависит и от состояния сопрягаемых деталей. Перед заменой проверьте шестерни, привод стартера и крепёж. Установка новой муфты вместе с изношенными или повреждёнными элементами не устраняет неисправности остальных частей механизма.

Установка и проверка

При разборке сохраняйте порядок расположения штатных элементов. Перед монтажом сопоставьте посадочные поверхности, крепёжные точки и зубчатый венец новой муфты с демонтированной деталью. Сборку выполняйте в соответствии с конструкцией конкретного двигателя, не изменяя штатное расположение деталей системы запуска. Крепёж и сопрягаемые элементы должны быть исправными.

После установки проверьте работу электрозапуска и убедитесь, что двигатель запускается без посторонних звуков со стороны стартера. Муфта HONGJU mod A подходит для целевого ремонта системы запуска 4T CG200, когда её конструкция совпадает со штатным узлом. Тщательное сравнение до монтажа помогает выбрать нужное исполнение и избежать установки внешне похожей, но конструктивно отличающейся детали.
