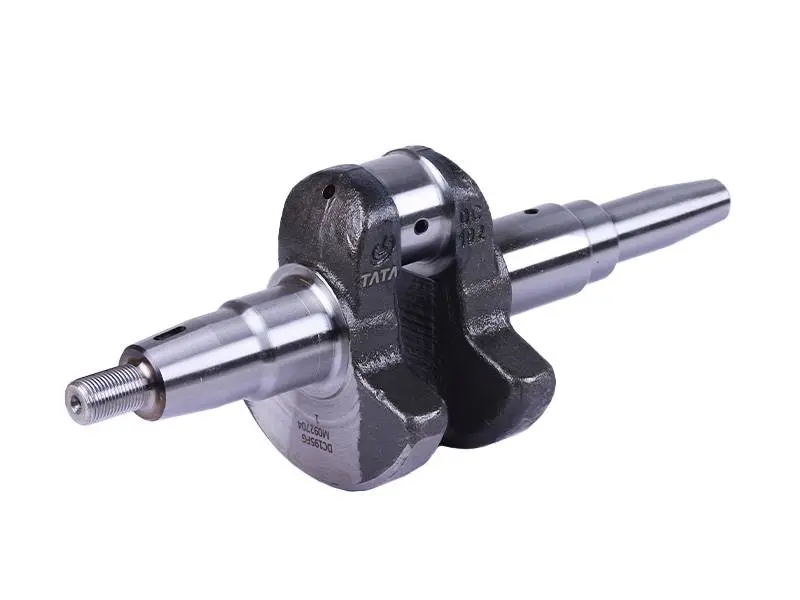

Коленвал 192D голый под конус для дизельного мотоблока и генератора

Коленвал 192D, голый, под конус

Коленчатый вал для одноцилиндрового четырёхтактного дизеля 192D с воздушным охлаждением — мотора, который ставят на тяжёлые мотоблоки, мототракторы и дизельные электростанции мощностью около 7 кВт. Деталь принимает нагрузку от поршня через шатун и превращает его возвратно-поступательный ход в равномерное вращение, с которого снимается мощность на трансмиссию машины или на ротор генератора. От состояния этого вала напрямую зависят ровный холостой ход, отсутствие вибрации и ресурс шатунной пары.

Вал поставляется в голом исполнении: без шатуна, коренных подшипников, шестерни привода и балансировочных элементов. Такой формат покупки выбирают, когда сопутствующие детали со старого вала ещё в рабочем состоянии — их переставляют на новый вал, и ремонт ограничивается одной позицией вместо коленвала в сборе. Если же подшипники шумят и имеют люфт, а на зубьях шестерни есть выкрашивание, эти элементы подбирают отдельно и ставят комплектом с валом, иначе новая деталь быстро получит ту же выработку.

Хвостовик выполнен коническим — это компоновка для генераторной схемы двигателя 192D: ротор надевается прямо на конус, стягивается гайкой по резьбе на торце вала, а шпонка задаёт точное угловое положение и удерживает момент. Противоположный конец ступенчатый, рассчитан на коренную опору и привод механизма газораспределения. Шатунная шейка выполнена со смазочными каналами, по которым масло подаётся к нижней головке шатуна во время работы.

Преимущества

• Конический хвостовик с резьбой и шпонкой позволяет посадить ротор генератора напрямую, без переходных втулок, и надёжно затянуть соединение.
• Голое исполнение даёт возможность сохранить исправные шестерню и подшипники со старого вала и сократить общую стоимость переборки двигателя.
• Смазочные каналы в шатунной шейке подводят масло к шатунному подшипнику под нагрузкой, что важно для ресурса пары при длительной работе.

Как подобрать вал

Дизели семейства 190/192/195 внешне похожи, но посадочные размеры у них разные, поэтому старый вал перед покупкой снимают и сверяют по ключевым точкам.

• Тип хвостовика: именно конус под ротор генератора, а не шлицевой или цилиндрический хвостовик под шкив.
• Диаметр и длина конусной части, диаметр и шаг резьбы под стяжную гайку.
• Диаметры коренных шеек и посадочных поясков под подшипники.
• Диаметр и ширина шатунной шейки — она должна совпадать с нижней головкой вашего шатуна.
• Ширина шпоночного паза и общая длина вала от торца до торца.

Когда требуется замена

Коленвал меняют после проворота или подплавления шатунного вкладыша, при задирах, эллипсе и заметной выработке на шейках, при биении хвостовика, трещинах на щеках, сорванной резьбе или разбитом шпоночном пазу. Такие дефекты часто идут следом за масляным голоданием, перегревом или длительной работой на предельной нагрузке, поэтому вместе с валом обычно осматривают маслоприёмник, уровень и состояние масла.

При сборке шейки и постели тщательно промывают от абразива, смазывают моторным маслом, соблюдают порядок и момент затяжки крышки шатуна, а после установки ротора и затяжки гайки проворачивают коленвал вручную: вращение должно быть плавным, без закусываний и осевого люфта. Первые часы после переборки двигателю дают умеренную нагрузку, а масло меняют раньше обычного интервала — так приработка шатунной пары проходит мягче.
