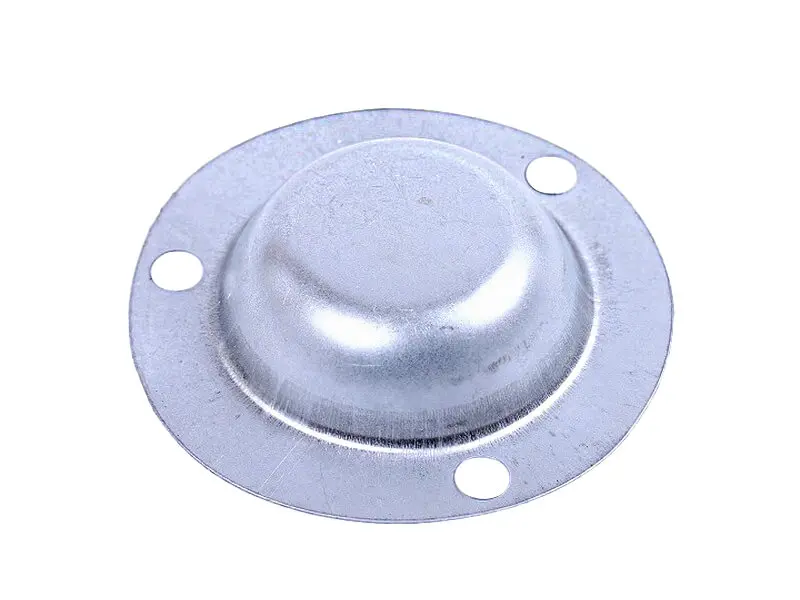

Колпачок ступицы переднего колеса Xingtai 24B, Shifeng 244, Taishan 25

Колпачок ступицы переднего колеса Xingtai 24B, Shifeng 244, Taishan 25

Стальная штампованная крышка закрывает наружный торец передней ступицы китайского минитрактора и удерживает внутри смазку, не пропуская к подшипникам пыль, воду и грязь с поля или грунтовой дороги. Деталь относится к переднему мосту машин с ремённой трансмиссией и дизелем семейства КМ130/КМ138 и ставится на обе передние ступицы — по одному колпачку на колесо.

Конструкция

Корпус изготовлен из листовой стали методом штамповки: центральная часть выдавлена куполом, по периметру идёт плоский фланец с тремя отверстиями под крепёж. Купол образует свободный объём над торцом оси и ступичной гайкой, поэтому заложенная смазка остаётся в ступице, а не выдавливается наружу и не разносится по диску и тормозным деталям.

Плоский фланец прилегает к торцу ступицы по всему кругу, крышка садится ровно и не перекашивается от вибрации на неровном грунте. Металл держит форму при снятии монтажной лопаткой и при повторной установке: колпачок можно снимать на каждой переборке ступицы и ставить обратно, не подбирая замену каждый раз.

Когда меняют колпачок

Передняя ступица трактора работает в самой грязной зоне машины, и крышка принимает на себя удары камней, налипание земли и постоянную мойку. Менять её стоит, если купол смят или пробит, кромка фланца загнута и не прилегает к ступице, отверстия под болты разбиты, а металл прихвачен коррозией настолько, что стык перестал быть плотным. Любой из этих дефектов открывает подшипникам путь для пыли и влаги: смазка вымывается, ступица начинает гудеть и появляется люфт колеса, а ремонт обходится уже в подшипники и корпус ступицы.

Как подобрать

Перед покупкой сравните новую крышку со снятой по трём размерам: наружный диаметр фланца, диаметр окружности крепёжных отверстий и высота купола. Отверстий на фланце три, расположены равномерно — если на вашей ступице другая схема крепления, нужен колпачок под другую переднюю ось.

• Подходит к минитракторам Xingtai 24B с ремённой трансмиссией, Shifeng 244 и Taishan 25.
• Место установки — наружный торец передней ступицы, по одной детали на каждое колесо.
• Штампованный стальной корпус с куполообразной центральной частью.
• Фланец плоский, с тремя равномерно расположенными отверстиями под крепёж.
• Деталь группы переднего моста тракторов с дизелем КМ130/КМ138.

Установка

Очистите посадочный торец ступицы от старой смазки и налипшей земли, проверьте, что кромка фланца ровная, без замятин. Заложите в ступицу свежую смазку, наживите крепёж от руки и затягивайте его крест-накрест равномерно — тогда фланец прижмётся всей плоскостью, а купол не уйдёт в перекос. Усердствовать с моментом не нужно: тонкий металл фланца легко продавить. После первых часов работы проверьте затяжку повторно и убедитесь, что по кругу стыка нет выдавленной смазки.

Такую крышку берут и как замену повреждённой детали при ремонте переднего моста, и в комплект к плановой переборке передних ступиц вместе с подшипниками и сальниками, чтобы собрать узел за один заход и не разбирать колесо второй раз.
