Крышка радиатора мотоблока 175N/180N (7/9 л.с.) AMG-5

Крышка радиатора мотоблока 175N/180N (7/9 л.с.) AMG-5 закрывает заливную горловину системы охлаждения. Она нужна для плотного закрытия радиатора: неплотная посадка приводит к потере охлаждающей жидкости через горловину и нарушает нормальную работу охлаждения. При замене стоит проверить не только саму крышку, но и край горловины, к которому прилегает уплотнение.

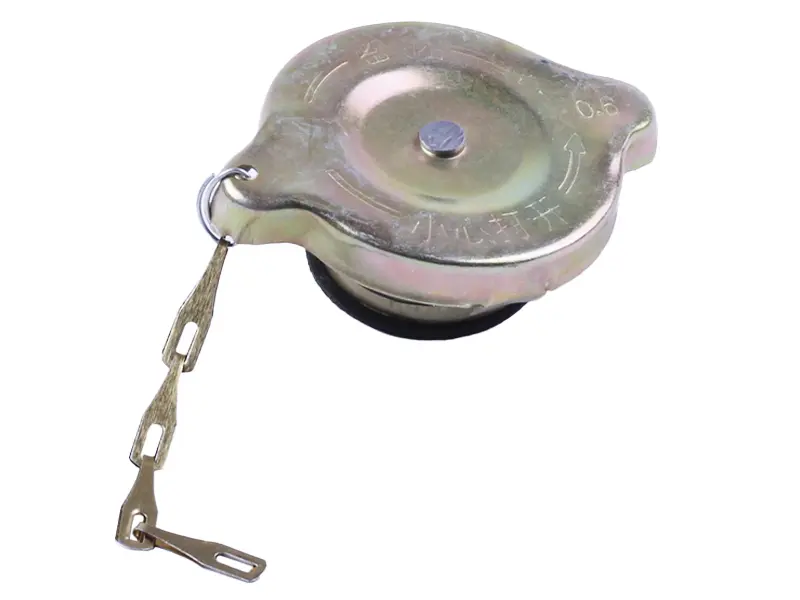

Конструкция крышки

Круглая верхняя часть имеет два выступа по краям для захвата при повороте. Под ней расположено тёмное кольцевое уплотнение. Сбоку через кольцо закреплена цепочка из плоских звеньев с отверстиями. Такой удерживающий поводок помогает не потерять снятую крышку при доливе жидкости, если его свободный конец закреплён в предусмотренном месте.

На верхней части нанесены стрелки направления поворота и маркировка «0.5». При подборе учитывайте обозначения вместе с формой посадочной части. Совпадение одной надписи не заменяет проверки крепления и уплотнения: крышка должна подходить к горловине целиком, а не только накрывать её сверху.

Когда нужна замена

Повод осмотреть крышку — мокрые следы или высохший налёт вокруг заливной горловины, люфт после закрытия, повреждённые выступы и деформация корпуса. Уплотнение со временем может затвердеть, растрескаться или потерять форму. Если оно прилегает неравномерно, жидкость выходит по краю даже при внешне целой верхней части.

Течь не всегда вызвана крышкой. Налёт на посадочной поверхности, замятый край и повреждённые зацепы горловины также мешают плотному закрытию. Вместе с крышкой осмотрите место крепления цепочки и её звенья: разогнутый соединительный элемент может отцепиться при открывании.

Что сверить при подборе

• Форму горловины и расположение зацепов, за которые фиксируется крышка.
• Диаметр и глубину посадочной части относительно снятой детали.
• Размер, положение и профиль уплотнения, чтобы оно прилегало к нужной поверхности.
• Маркировку старой крышки и требования к ней в документации мотоблока.
• Способ крепления удерживающей цепочки и возможность свободно открыть крышку.

Слишком глубокая или неподходящая по зацепам крышка может упереться раньше, чем прижмётся уплотнение. Если посадка слишком свободная, поворот не обеспечит надёжной фиксации. Не пытайтесь компенсировать несоответствие подгибанием корпуса или дополнительными прокладками: так трудно получить равномерное прилегание.

Установка и проверка

Открывайте радиатор только после полного остывания двигателя: горячая жидкость и пар могут выйти из горловины. Снимите старую крышку, очистите край от загрязнений, проверьте посадочную поверхность. Установите новую крышку ровно и поверните до штатного положения фиксации, ориентируясь на стрелки и устройство крепления. Усиливать затяжку инструментом не следует.

Закрепите свободный конец цепочки в предусмотренном месте так, чтобы звенья не попали под уплотнение и не мешали закрытию. После установки проверьте отсутствие перекоса и люфта. После пробного прогрева и последующего остывания осмотрите горловину: свежие следы жидкости требуют повторной проверки прилегания и состояния её края.
