Крышка блока двигателя мотоблока 190N/195N (12/15 л.с.) AMG-4

Крышка блока двигателя мотоблока 190N/195N (12/15 л.с.) AMG-4 закрывает проём в корпусе двигателя и образует разъёмное соединение с блоком. Исправная крышка нужна для плотного прилегания по стыку и защиты внутренних деталей от загрязнений. Её меняют при повреждении корпуса, нарушении геометрии привалочной поверхности или износе посадочных мест, когда восстановить нормальное соединение одной заменой уплотнения уже нельзя.

Конструкция и причины замены

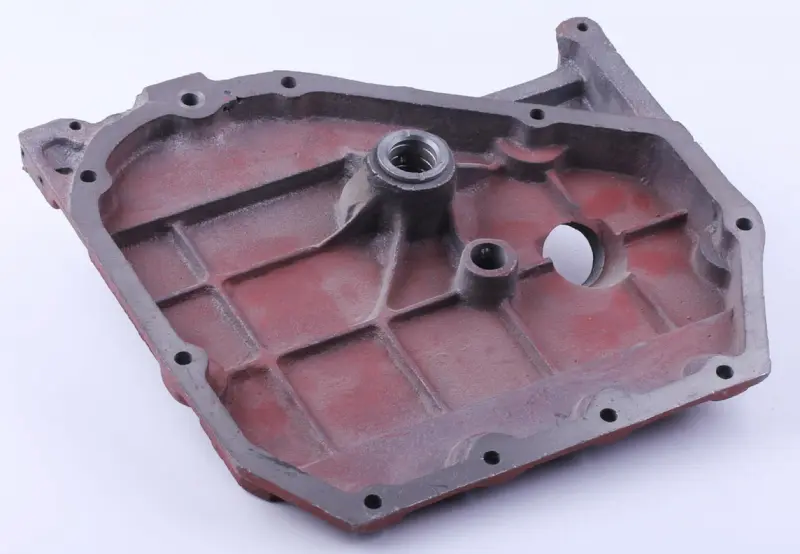

У крышки фигурный контур, крепёжные отверстия по периметру и внутренние рёбра жёсткости. Внутри расположены выступающие цилиндрические посадочные участки и отверстия. Поэтому при подборе имеет значение не только наружная форма: расположение внутренних выступов должно соответствовать снятой детали, чтобы крышка заняла своё место без контакта с соседними частями механизма.

Повод для осмотра — следы масла вдоль стыка, трещины возле креплений, сколы кромки и повреждения посадочных поверхностей. Подтекание само по себе ещё не означает, что корпус нужно менять: причиной бывает повреждённое уплотнение или загрязнённая плоскость соединения. Если же кромка деформирована, трещина проходит через стенку либо посадочное место разбито, новая прокладка не устранит сам дефект крышки.

Что сверить при подборе

Сравните снятую крышку с заменой по контуру, числу и расположению крепёжных отверстий, форме приливов и положению проходных отверстий. Отдельно проверьте глубину корпуса, высоту внутренних выступов и размеры посадочных мест. Эти параметры удобно сопоставлять непосредственно по старой детали: совпадение нескольких отверстий ещё не означает, что вся крышка подходит к блоку.

Обратите внимание на поверхность под уплотнение и места установки сопряжённых деталей. Различия в глубине посадки или расположении отверстия могут помешать сборке даже при одинаковом наружном контуре. Если старую крышку уже ремонтировали, ориентируйтесь также на ответную поверхность блока: следы сварки, расточенные отверстия и деформированные крепёжные участки способны исказить сравнение.

Замена и проверка соединения

К работе приступают на остановленном и остывшем двигателе. До снятия очищают участок вокруг стыка и подготавливают двигатель к вскрытию по его руководству, включая слив масла, если он требуется для доступа к крышке. При разборке отмечают положение крепежа и сопряжённых деталей. Старое уплотнение снимают аккуратно, не оставляя обломков внутри и не царапая привалочную плоскость.

Перед сборкой осматривают ответную поверхность блока, резьбу креплений и детали, сопрягаемые с посадочными местами крышки. Прокладку или другое предусмотренное уплотнение подбирают отдельно по конструкции соединения. Повреждённые уплотнения и крепёж заменяют; герметик используют только там, где он предусмотрен порядком сборки двигателя. Избыток герметика не исправляет перекос или неподходящую геометрию.

Крышку устанавливают без ударов и принудительного притягивания болтами. Крепёж затягивают равномерно, в последовательности и с моментом, указанными для двигателя. Если деталь не садится свободно, проверяют совмещение отверстий и посадок. После сборки контролируют плотность стыка и отсутствие утечек. Неправильный подбор или перекос при затяжке могут привести к трещинам, повреждению посадочных мест и повторному разбору двигателя.
