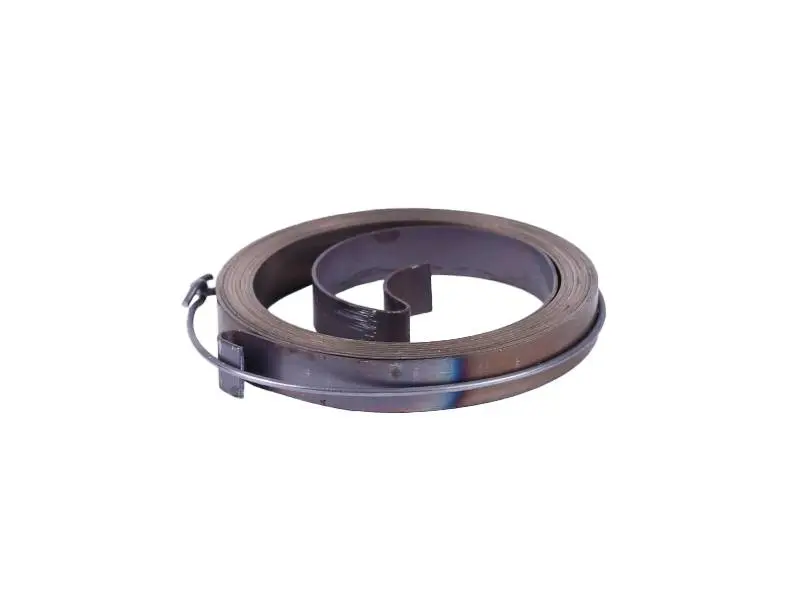

Пружина ручного стартера мотоблока 177F/188F (9/13Hp) AMG-4

Пружина ручного стартера для мотоблока с двигателем 177F/188F (9/13Hp), обозначение AMG-4. Возвращает шкив стартера после вытягивания пускового шнура и помогает намотать шнур обратно. При исправном механизме ручка возвращается к корпусу, а свободная часть шнура не остаётся свисать. Деталь нужна при ремонте возвратного механизма, если повреждена именно пружина, а корпус и шкив пригодны для дальнейшей работы.

Как работает пружина

Плоская лента свёрнута в спираль и имеет загнутые участки для зацепления. В стартере её концы соединяют неподвижную опору и вращающийся шкив. Когда шнур вытягивают, пружина накапливает усилие; после отпускания ручки она поворачивает шкив в обратную сторону. Для работы важны не только размеры спирали, но и направление навивки, форма концов и их положение относительно посадочных мест.

Когда требуется замена

Повод проверить пружину — шнур перестал втягиваться, возвращается лишь частично либо ручка остаётся далеко от корпуса. При разборке причиной замены могут стать разрыв ленты, трещина у загиба, сломанный зацеп или стойкая деформация витков. Потеря возврата бывает и при выходе конца пружины из посадочного места. Поэтому до замены стоит убедиться, что шнур не зажат, шкив свободно вращается, а крепления удерживают оба конца пружины.

Что сверить при подборе

Сравнивайте деталь со снятой пружиной и устройством своего стартера. Одного обозначения двигателя недостаточно, если на нём уже меняли пусковой механизм. Проверьте ширину и толщину ленты, наружный размер спирали в сопоставимом состоянии, направление навивки, форму внутреннего и наружного зацепов. Также важны глубина посадочного гнезда и расположение ответных пазов. Не растягивайте исправную пружину ради измерения: это затрудняет сравнение и может повредить загибы.

Неподходящий зацеп не удержится в пазу, а неверная навивка не обеспечит нужного возврата шкива. Слишком тесная посадка может вызвать трение и заедание. Одновременно осмотрите шкив, центральную опору, крышку и места крепления концов пружины: трещины и изношенные пазы способны снова вывести возвратный механизм из строя. Потрёпанный шнур стоит заменить при том же ремонте, чтобы его повреждения не мешали работе восстановленного стартера.

Особенности установки

Работайте со снятым стартером, исключив случайный запуск двигателя. Перед разборкой зафиксируйте положение шкива и направление укладки пружины. Спираль может резко распуститься при освобождении: удерживайте её при снятии крышки и защищайте глаза и руки. Уложите пружину в гнездо без перекручивания ленты, закрепите оба зацепа и задайте предварительное натяжение по устройству конкретного стартера. Число оборотов не выбирают наугад: избыток натяжения перегружает ленту и её концы, недостаток оставляет шнур снаружи.

После сборки несколько раз плавно вытяните и отпустите шнур, сопровождая ручку рукой. Он должен возвращаться полностью, без закусывания и рывков. Если шкив упирается раньше полного рабочего хода шнура или возврат остаётся слабым, проверьте укладку, зацепление и натяжение до установки стартера на двигатель.
