Прокладка крышки головки цилиндра мотоблока ZS/ZH1100 (15Hp) AMG-2

Прокладка крышки головки цилиндра для мотоблока ZS/ZH1100 (15Hp) AMG-2 уплотняет стык крышки с головкой двигателя. Она помогает удерживать масло внутри и препятствует проникновению пыли через соединение. Обозначение 15Hp соответствует мощности 15 л. с. и служит ориентиром при подборе вместе с моделью двигателя и формой снятой прокладки.

Где работает прокладка

Деталь устанавливается по контуру прилегания крышки. При затяжке крепления она обжимается между сопрягаемыми поверхностями и уплотняет стык. Это прокладка именно крышки: она не устанавливается между головкой и блоком цилиндра и не отвечает за герметичность камеры сгорания. Различать эти детали нужно при выборе запчастей и поиске причины утечки.

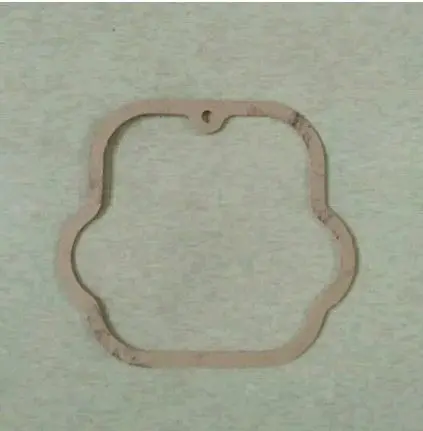

Прокладка выполнена в виде замкнутой фигурной рамки с округлыми боковыми выступами. На одном из участков контура есть небольшой выступ внутрь с отверстием. При подборе учитывают весь профиль: уплотнение должно совпасть с посадочной поверхностью по периметру, а не только по общей ширине и длине.

Когда требуется замена

Повод осмотреть соединение — масляное запотевание по краю крышки, налипшая на влажный стык пыль или свежие следы масла после очистки двигателя. Снятая прокладка требует замены при разрывах, трещинах, повреждённых кромках и заметно неравномерном обжатии. Если она прилипла к поверхности и порвалась при разборке, собирать соединение из отдельных фрагментов нельзя.

Масло возле крышки не всегда означает повреждение только прокладки. Стоит проверить саму крышку, её посадочную кромку и крепление: перекос, деформация или повреждённая поверхность мешают равномерному прижиму. Установка нового уплотнения без устранения такой причины может закончиться повторной течью.

Что сверить при подборе

• Модель двигателя и обозначение его исполнения.
• Наружный контур и внутренний проём снятой прокладки.
• Расположение боковых выступов и участка с отверстием.
• Размеры посадочного места и толщину уплотнения по требованиям двигателя: старая обжатая деталь не всегда сохраняет первоначальную толщину.

Сравнивайте прокладку также с самой крышкой, особенно если снятое уплотнение растянуто или повреждено. Подходящая деталь ложится на своё место без натяжения и складок. Подрезка кромок или самостоятельное добавление отверстий не заменяют правильный подбор: нарушенный контур оставляет участки без надёжного прижима.

Установка и проверка

Работайте на остывшем двигателе. До снятия крышки очистите область вокруг неё, чтобы грязь не попала внутрь. Остатки старой прокладки уберите с обеих сопрягаемых поверхностей, не царапая их и не оставляя обрывков внутри головки. Осмотрите крышку и предусмотренные её конструкцией уплотнения крепежа; повреждённые детали замените вместе с прокладкой.

Уложите новое уплотнение с точным совмещением контура и отверстия, затем установите крышку без смещения прокладки. Крепёж затягивайте равномерно, в порядке и с усилием, указанными для двигателя. Герметик применяйте только тогда, когда это предусмотрено инструкцией по сборке. Чрезмерная затяжка может повредить уплотнение или деформировать крышку. После сборки и пробного запуска проверьте, не появилось ли свежее масло по стыку.
