Прокладка крышки клапанов дизельного двигателя мотоблока 2V188F AMG

Прокладка крышки клапанов для дизельного двигателя мотоблока 2V188F устанавливается в стыке крышки и головки цилиндра. Она уплотняет соединение, удерживает масло под крышкой и помогает защитить клапанный механизм от попадания пыли через неплотности. Деталь нужна при устранении течи по краю крышки, а также при сборке после её снятия, если прежнее уплотнение повреждено или потеряло форму.

Конструкция и назначение

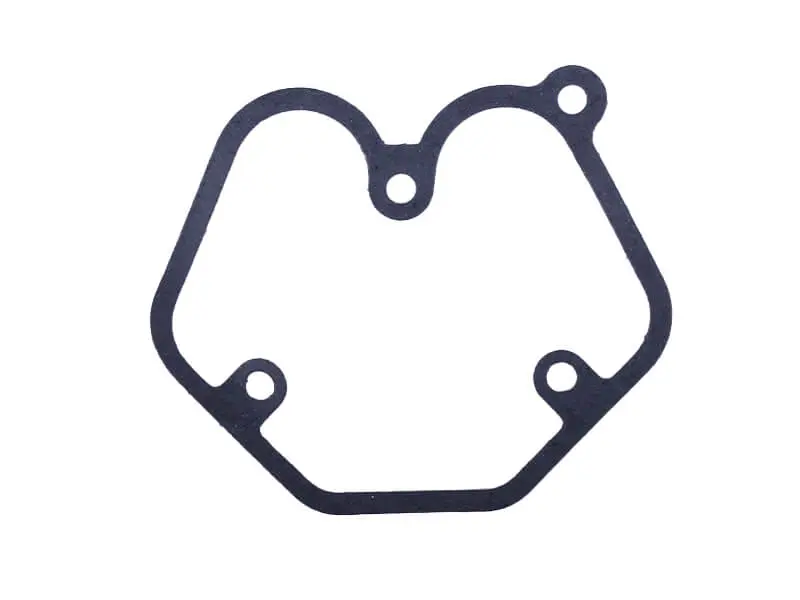

Это плоская контурная прокладка с большим внутренним проёмом и четырьмя круглыми отверстиями на выступах. Её очертания должны совпадать с уплотняющей поверхностью крышки, а отверстия — с соответствующими местами крепления. Правильное совпадение контура позволяет прижать прокладку по периметру без складок и смещения. Она работает именно в соединении крышки с головкой: её задача — герметичность этого стыка.

Когда требуется замена

Повод проверить уплотнение — масляное запотевание по краю крышки, влажные дорожки на двигателе и налипшая на них пыль. У снятой прокладки проверяют целостность узких участков, зоны вокруг отверстий и равномерность формы. Разрывы, трещины, замятые края и участки, прилипшие к сопрягающейся поверхности, мешают повторной герметичной сборке. Прокладку также заменяют, если после разборки она уже не ложится ровно на своё место.

Течь не всегда вызвана только износом уплотнения. Остатки старой прокладки, загрязнение, повреждение края крышки или неравномерный прижим тоже оставляют путь для масла. Поэтому при замене осматривают обе сопрягающиеся поверхности, крепёж и опорные участки вокруг него. Если крышка деформирована, одной новой прокладкой причину утечки не устранить.

Что сверить при подборе

Сопоставьте снятую деталь с новой по наружному контуру, форме внутреннего проёма, числу и расположению отверстий. Особенно внимательно проверьте выступы и изгибы: близкие по общему силуэту прокладки могут отличаться именно в этих местах. Учитывайте толщину штатного уплотнения и конструкцию посадочной поверхности; сильно обжатая старая деталь не подходит как единственный ориентир для определения толщины. Прокладка должна занимать своё место без натягивания, подрезания и расширения отверстий.

Установка и проверка

Работу выполняют на остывшем двигателе. До снятия крышки очищают её снаружи, чтобы грязь не попала к клапанному механизму. Остатки прежнего уплотнения удаляют аккуратно, не царапая сопрягающиеся поверхности и не оставляя обрывков внутри. Затем проверяют посадку новой прокладки, совмещают отверстия и устанавливают крышку так, чтобы она не сдвинула контур. Если крепёж снабжён отдельными уплотнениями, их состояние проверяют одновременно.

Крепёж затягивают равномерно, соблюдая порядок и момент, предусмотренные руководством двигателя. Герметик применяют только там, где это предусмотрено его конструкцией: избыточный слой не исправляет неверный подбор и может выдавиться внутрь. Перетяжка способна повредить прокладку или деформировать крышку. После сборки и короткого пробного запуска осматривают стык на появление свежего масла. Неподходящий контур, перекос и зажатый край приводят к повторной течи и необходимости снова снимать крышку.
