Ось колес КПП Mini AMG-2

Ось колес КПП Mini AMG-2 — деталь колесного привода, связанного с коробкой переключения передач. Она служит для установки колес и передачи вращения к ним. При ремонте такую ось заменяют, если повреждения посадочных поверхностей, отверстий или зубчатого участка мешают правильно собрать привод и закрепить его детали. От состояния оси зависит ровность вращения колес и плотность их соединения с приводом.

Конструкция и признаки износа

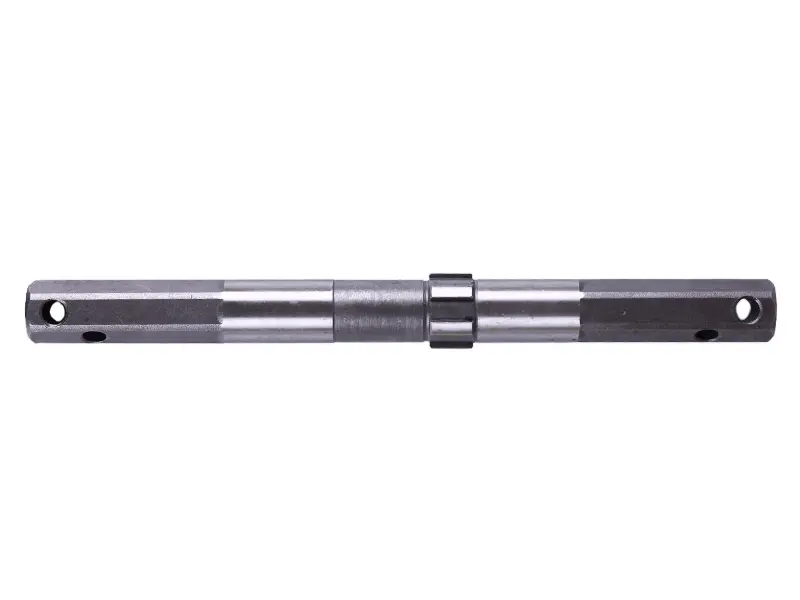

Ось имеет ступенчатую форму: круглые участки разного диаметра переходят в концы с плоскими гранями. На концах предусмотрены поперечные отверстия, а ближе к середине расположен зубчатый участок. При подборе нужно учитывать всю геометрию детали: сходства концов недостаточно, если отличаются расположение ступеней, профиль зубьев или расстояния между отверстиями.

Поводом для проверки могут стать биение колеса, люфт в его креплении, стук при смене направления нагрузки и затрудненное вращение. Эти признаки не всегда означают поломку самой оси: похожие симптомы дают изношенные опоры и крепеж. Снятую деталь осматривают на изгиб, трещины, задиры, выработку на посадках, вытянутые отверстия и повреждения зубьев. Особенно внимательно проверяют места перехода между сечениями и поверхности, на которых удерживаются сопряженные детали.

Что сверить при подборе

Ориентир по обозначению — Mini AMG-2. Чтобы новая ось заняла правильное положение в коробке передач и колесных креплениях, сравните ее со снятой деталью по нескольким параметрам:

• общая длина и длина каждого участка между ступенями;
• диаметры круглых посадок и размеры концов с гранями;
• диаметр, направление и расположение поперечных отверстий;
• число и профиль зубьев, ширина зубчатого участка и его положение относительно торцов;
• места установки опор и элементов, ограничивающих осевое перемещение.

Измеряйте сохранившиеся поверхности: выработанная посадка может дать заниженный размер, а разбитое отверстие — завышенный. Полезно сохранить порядок снятых втулок, шайб и фиксаторов, чтобы сопоставить не только саму ось, но и ее положение в собранном приводе. Несовпадение отверстий нельзя компенсировать неполной установкой фиксатора, а неправильный диаметр посадки — усиленной затяжкой соседних деталей.

Замена и проверка сборки

Технику надежно закрепляют, исключают случайный запуск и снимают нагрузку с колес. Доступ к оси открывают в порядке, предусмотренном конструкцией коробки передач. При разборке отмечают расположение сопряженных деталей, очищают посадочные места и проверяют состояние опор, втулок, крепежа и ответного зубчатого зацепления. Если на пути разборки есть уплотнения, осматривают их кромки; изношенные детали заменяют, чтобы они не повредили новую ось.

При установке ось не следует протягивать через перекос силой или забивать ударами по зубьям и краям отверстий. Сопряженные детали должны занять свои посадки, а фиксаторы — войти полностью. После сборки проверяют свободное вращение, отсутствие заеданий, биения и чрезмерного осевого перемещения. Ошибка в длине или расположении ступеней может вызвать смещение деталей, а несоответствие зубчатого участка — неправильное зацепление и ускоренный износ привода.
