Реле зарядки 4T CB/CG 125/150, 5 проводов

Реле зарядки для четырёхтактной мототехники CB/CG 125/150, исполнение на 5 проводов. Реле-регулятор работает в системе зарядки аккумулятора: поддерживает напряжение в допустимых для бортового оборудования пределах при изменении оборотов двигателя. При замене нужно учитывать не только обозначение двигателя, но и схему подключения конкретного мотоцикла.

Корпус и подключение

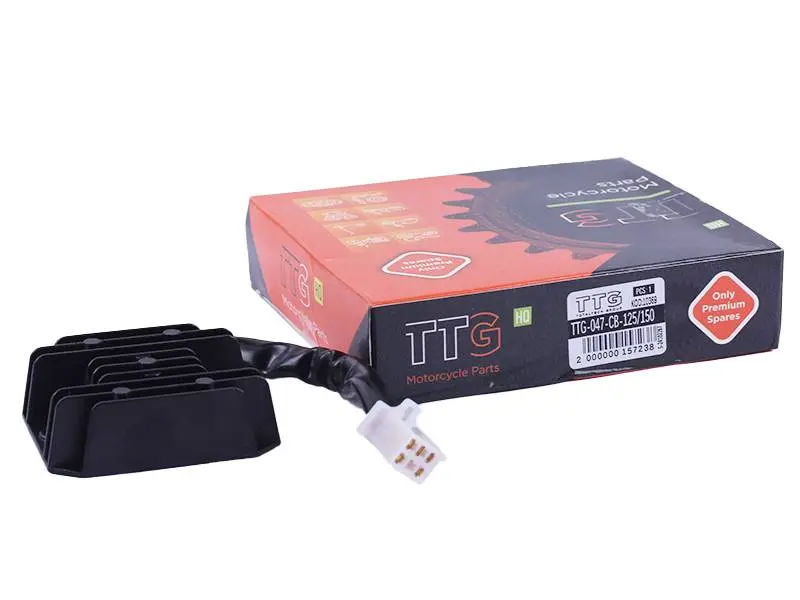

Деталь имеет чёрный ребристый корпус и выведенный наружу жгут с белым разъёмом. Рёбра увеличивают поверхность отвода тепла: во время работы регулятор нагревается, поэтому место его крепления должно оставаться открытым для охлаждения. Жгут позволяет соединить реле с проводкой через колодку. При подборе сравнивают её форму, расположение контактов и крепление самого корпуса.

Когда проверяют реле зарядки

Поводом для диагностики становятся постоянный недозаряд аккумулятора, заметные изменения яркости света с ростом оборотов или признаки перезаряда. Частое перегорание ламп, нагрев аккумулятора и повреждение контактов также требуют проверки системы зарядки. Эти симптомы сами по себе не доказывают неисправность реле: похожие проявления бывают при плохом соединении с массой, окислении клемм или неисправности генератора.

Перед заменой измеряют напряжение на аккумуляторе при заглушённом и работающем двигателе, затем сопоставляют результаты с требованиями руководства к мотоциклу. Одновременно осматривают колодку реле: потемневшие контакты, оплавленный пластик и ослабшие клеммы могут объяснять нестабильную зарядку. Установка новой детали в повреждённый разъём оставляет причину нагрева на месте.

Что сверить со снятой деталью

Пять проводов — признак исполнения, но не универсальная схема подключения. Сравните число и расположение задействованных контактов, форму колодки, положение фиксатора и назначение каждого вывода по схеме мотоцикла. Одинаковые разъёмы могут иметь разную распиновку, а совпадение цветов изоляции не заменяет её проверку. Ошибка подключения способна повредить регулятор и бортовое оборудование.

Проверьте также места крепления, габариты корпуса относительно свободного пространства и возможность проложить жгут без натяжения. Провода не должны касаться горячих поверхностей, попадать под крепёж или перегибаться у выхода из корпуса. Сверка со снятым реле помогает избежать установки с переделкой проводки и случайного выбора детали, которая подходит только по внешней форме.

Установка и проверка

Работу выполняют при выключенном зажигании и отключённом аккумуляторе, соблюдая порядок из руководства к технике. После снятия старого реле очищают место крепления и проверяют состояние ответной колодки. Повреждённые клеммы и оплавленный разъём заменяют; ослабшие соединения приводят в порядок до подключения новой детали.

Корпус закрепляют в штатном месте, жгут укладывают свободно, колодку соединяют до надёжной фиксации. После подключения аккумулятора проверяют зарядку на разных оборотах по инструкции мотоцикла. Если отклонения сохраняются, проверяют генератор, проводку и аккумулятор. Повторная замена реле без устранения причины не решает проблему.
