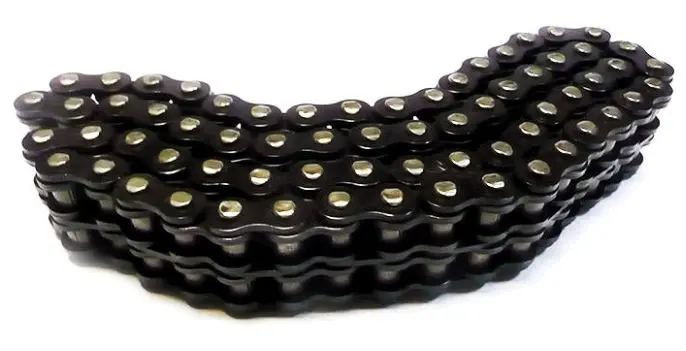

Цепь моторная ИЖ узкая 2ПВ-9.525-20 *66 L VDK-3

Узкая моторная цепь ИЖ 2ПВ-9.525-20 *66 L VDK-3 предназначена для моторной передачи. В таком приводе цепь передаёт вращение от коленчатого вала к сцеплению, а её состояние влияет на равномерность работы передачи. При замене нужно сохранить предусмотренное конструкцией исполнение: узкую цепь подбирают под соответствующие звёздочки и размеры моторного привода.

Конструкция и работа

Цепь состоит из соединённых шарнирами звеньев с боковыми пластинами и роликами. Шарниры позволяют ей огибать звёздочки, а ролики входят в промежутки между зубьями. Для нормальной работы важны свободное движение звеньев и совпадение геометрии цепи со звёздочками. Обозначение 2ПВ-9.525-20 *66 L и индекс VDK-3 помогают различать исполнения при подборе; сравнивать нужно полную запись, а не отдельное число.

Когда нужна замена

По мере износа шарниров увеличивается общая длина цепи и меняется её посадка на зубьях. Поводом проверить привод становятся усилившийся шум из моторной передачи, стук при изменении нагрузки и чрезмерное провисание. При осмотре обращают внимание на тугие звенья, повреждённые ролики, трещины пластин и ослабленные соединения. Один только шум не доказывает износ цепи: одновременно проверяют состояние звёздочек и крепление деталей привода.

Что сверить при подборе

Сравните снятую цепь с обозначением 2ПВ-9.525-20 *66 L, проверьте её ширину, шаг, число звеньев и расположение рядов. У изношенной цепи длина уже может быть увеличена, поэтому измерение общего контура не заменяет подсчёт звеньев. Слово «узкая» обозначает исполнение, но для точного выбора его сопоставляют с размерами прежней детали и требованиями конкретного двигателя. Различие по ширине или шагу мешает правильному зацеплению даже при близкой общей длине.

Осмотрите зубья обеих звёздочек: выраженная выработка, сколы и неравномерный профиль ухудшают работу новой цепи. Если зубья сильно изношены, одной заменой цепи исправить передачу не получится — потребуется заменить и повреждённые сопряжённые детали. Также проверьте, нет ли следов задевания внутри крышки и перекоса звёздочек. Эти признаки помогают найти причину износа, чтобы новая цепь не работала в тех же неблагоприятных условиях.

Особенности установки

Для замены открывают доступ к моторной передаче и снимают мешающие детали в последовательности, предусмотренной для двигателя. Цепь устанавливают без перекручивания, с полной посадкой на зубья обеих звёздочек. Не следует набивать её ударами или компенсировать несовпадение размеров усилием крепежа. Способ снятия и установки звёздочек, порядок затяжки и допустимое провисание определяются конструкцией двигателя; произвольно менять положение деталей ради натяжения нельзя.

До закрытия крышки привод проворачивают вручную по предусмотренной для двигателя процедуре и проверяют, нет ли заеданий, перекоса и контакта цепи с корпусом. Восстанавливают уплотнение крышки и смазку моторной передачи согласно требованиям двигателя. Неправильно подобранная или установленная цепь может перегружать зубья и опоры, задевать корпус и быстро изнашиваться. Поэтому свободный ход и правильное зацепление проверяют до первого запуска.
