Прокладки цилиндра 4T CG 200, 63,5 мм — полный набор VDK

Полный набор прокладок цилиндра 4T CG 200 с обозначением 63,5 мм предназначен для восстановления уплотнений при разборке цилиндра и сопряжённых соединений двигателя. Обозначение комплекта — VDK. Прокладки герметизируют стыки деталей: помогают удерживать масло внутри двигателя, а в соединении головки с цилиндром — сохранять герметичность камеры сгорания. 4T означает четырёхтактный двигатель.

Что представляет собой набор

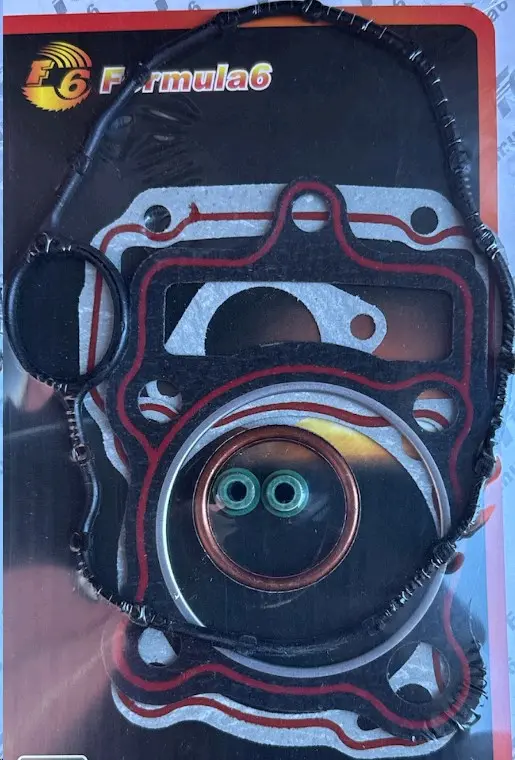

В наборе есть плоские фигурные прокладки с крепёжными и проходными отверстиями, крупное контурное уплотнение, кольцевые уплотнения и два небольших уплотнительных элемента. Разная форма нужна для разных посадочных мест. При раскладке комплекта ориентируются на контур снятых прокладок, расположение отверстий и устройство соединения, а не только на общий размер детали.

Прокладка работает между прижатыми поверхностями. После затяжки она обжимается, а при эксплуатации испытывает нагрев и охлаждение. Со временем уплотнение может потерять эластичность, растрескаться или получить повреждения по краю. После разборки старую обжатую прокладку обычно заменяют: сохранённый внешний контур ещё не означает, что она снова плотно закроет стык.

Когда требуется замена

Повод проверить уплотнения — следы масла вдоль соединения, повторное запотевание после очистки или повреждение прокладки при снятии деталей. Прорыв газов через стык головки и цилиндра также требует проверки герметичности. Снижение компрессии само по себе не доказывает неисправность прокладки: причину устанавливают до разборки, чтобы не менять исправные детали.

Как сверить совместимость

Проверьте обозначение двигателя и сопоставьте комплект со снятыми уплотнениями. Число 63,5 мм служит размерным ориентиром при подборе, но не заменяет сравнение геометрии. Сверяют центральный вырез, расстояния между крепёжными отверстиями, выступы контура и проходы для масла. Прокладка должна лежать на своей поверхности без натяжения, складок и перекрытия каналов.

Толщина также влияет на посадку и работу соединения, поэтому её сверяют с требованиями двигателя. Старое уплотнение после обжатия не всегда годится как точный образец толщины. Для колец проверяют посадочную канавку, диаметр и сечение. Нельзя растягивать неподходящее кольцо или подрезать плоскую прокладку ради совмещения отверстий: так легко нарушить герметичность.

Особенности установки

Остатки старых прокладок удаляют аккуратно, не царапая привалочные поверхности и не оставляя мусор в открытых полостях. Плоскости осматривают на задиры, следы прогара и деформацию; одновременно проверяют состояние крепежа и соседних уплотнений. Новая прокладка не компенсирует повреждённую поверхность или вытянутую резьбу.

Сначала проверяют положение всех отверстий и уплотнений, затем устанавливают сопряжённую деталь. Крепёж затягивают в последовательности и с моментом, предусмотренными для двигателя. Герметик применяют только там, где он нужен по ремонтной документации: его избыток способен попасть в масляный канал. После сборки проверяют стыки на утечки. Перекос, неверная толщина или перекрытый проход могут привести к потере герметичности и повторной разборке.
