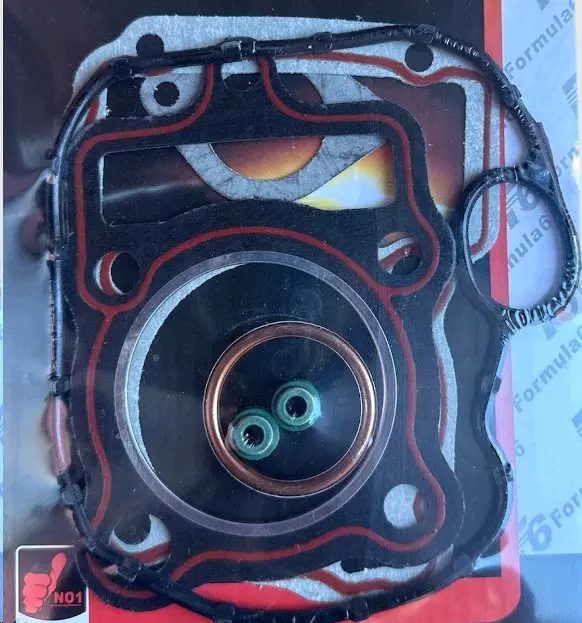

Полный набор прокладок цилиндра 4T CG 125 52,4 мм VDK

Полный набор прокладок цилиндра 4T CG 125 52,4 мм VDK предназначен для восстановления уплотнений при разборке двигателя. Обозначение 4T указывает на четырёхтактный двигатель. Прокладки герметизируют соединения деталей: удерживают масло внутри, а в стыке головки с цилиндром препятствуют выходу газов из камеры сгорания. Их меняют при ремонте верхней части двигателя, устранении течей и повторной сборке после снятия цилиндра.

Что входит в набор

В наборе представлены плоские прокладки с отверстиями под крепёж и проходы каналов, большая контурная прокладка, отдельное круглое уплотнительное кольцо и два маслосъёмных колпачка клапанов. У прокладок различаются очертания и расположение отверстий, поэтому каждому уплотнению нужно найти соответствующее место. Колпачки работают на стержнях клапанов и ограничивают попадание масла вдоль них; плоские прокладки уплотняют стыки неподвижных деталей.

Исполнение «полный» удобно рассматривать при ремонте со снятием нескольких деталей, когда требуется заменить сразу несколько уплотнений. При этом состав необходимых для ремонта прокладок определяют по фактически разобранным соединениям. Прокладку, уже обжатую при затяжке, не стоит оставлять только потому, что она снялась без разрыва: после разборки она может перестать плотно прилегать к поверхности.

Когда нужна замена

Масляные следы по линии соединения, повреждённые кромки и разрывы снятой прокладки — причины проверить герметичность и заменить уплотнение. Прорыв газов возле стыка головки и потеря компрессии также требуют проверки этой зоны. Такие симптомы могут быть связаны не только с прокладкой: искривлённая плоскость, повреждение посадочной поверхности или неправильная затяжка способны вызвать повторную течь даже после установки новой детали.

Как проверить подбор

Сверьте обозначение двигателя и размер 52,4 мм, затем сравните новые прокладки со снятыми. Проверять нужно наружный контур, центральный проём, число и расположение крепёжных отверстий, а также проходы масляных каналов. Совпадения только большого отверстия недостаточно: смещённый проход может перекрыть подачу масла, а неверный контур — оставить участок соединения без уплотнения.

Отдельно сопоставьте толщину и исполнение прокладок с требованиями двигателя. Для колпачков проверьте посадку на направляющих клапанов и соответствие стержням, для кольца — размер и форму посадочного места. Старые уплотнения полезны как образец расположения отверстий, но растянутые или сильно сплющенные детали не подходят для точного определения размера.

Особенности установки

Удалите остатки старых прокладок, не повреждая плоскости и не допуская попадания частиц внутрь двигателя. Очистите сопрягаемые поверхности, проверьте их состояние и установочные втулки. Прежде чем затягивать крепёж, убедитесь, что прокладка легла без складок и смещения, а все отверстия открыты. Герметик применяют только там, где это предусмотрено инструкцией двигателя: избыток состава может попасть в масляные каналы.

Крепёж затягивают в установленной последовательности и с предписанным моментом. При замене колпачков осматривают стержни и направляющие клапанов: новые уплотнения не устраняют их механический износ. После сборки проверяют соединения на утечки. Если течь повторяется, нужно найти причину нарушения прилегания, а не пытаться устранить её чрезмерной затяжкой.
