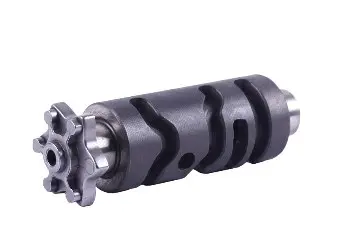

Копирный вал КПП 4T CG300 со звездой AMG

Копирный вал КПП 4T CG300 со звездой AMG управляет перемещением вилок переключения передач. При повороте вала направляющие пазы задают положение вилок, а те перемещают детали включения передач. От состояния пазов и точности фиксации вала зависит, насколько последовательно коробка переходит с одной передачи на другую и удерживает выбранное положение.

Конструкция и назначение

Деталь имеет цилиндрический корпус с фигурными направляющими пазами и выступающими посадочными концами. На торце расположена звезда механизма переключения. Она участвует в фиксации угловых положений вала: механизм должен останавливать его там, где вилки занимают нужное положение. Пазы работают вместе с направляющими пальцами вилок, поэтому состояние этих поверхностей оценивают совместно.

Копирный вал заменяют при повреждении кромок пазов, выраженной выработке их стенок, повреждении посадочных поверхностей или торцевого механизма. Поводом для проверки могут стать заедание при переключении, затруднённый поиск нейтрали, неполное включение либо самопроизвольное выключение передачи. Такие симптомы требуют осмотра механизма: их причиной бывает не только вал, но и износ вилок, фиксатора или деталей включения передач.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и конструкцию снятого вала. Сопоставьте общую длину, диаметры и длину посадочных участков, расположение уступов, отверстий и торцевых креплений. Отдельно проверьте количество и траекторию направляющих пазов: внешне близкий вал с другим профилем дорожек может неправильно перемещать вилки.

• Сравните форму звезды, её положение относительно пазов и способ крепления на торце.
• Проверьте места контакта с механизмом поворота и фиксатором: они должны соответствовать снятой детали.
• Убедитесь, что направляющие пальцы штатных вилок подходят к пазам и не имеют повреждений, которые ускорят износ нового вала.

Одного сходства корпуса недостаточно для подбора. Различия в посадке могут вызвать перекос или зажатие вала, а несовпадение пазов и звезды — неполное включение передачи. Сверка со снятой деталью особенно полезна, если двигатель уже ремонтировали и состав коробки мог измениться.

Особенности замены

Доступ к копирному валу получают при разборке коробки по порядку, предусмотренному для конкретного двигателя. При снятии сохраняют расположение вилок, шайб, втулок и стопорных деталей. Одновременно осматривают пальцы и рабочие поверхности вилок, опоры вала, фиксатор звезды и механизм её поворота. Изношенные сопряжённые детали способны сохранить неисправность даже после замены вала.

Перед сборкой очищают сопряжения, смазывают трущиеся поверхности и устанавливают вилки в соответствующие пазы. Крепёж и осевой зазор проверяют по руководству двигателя. До окончательного закрытия коробки проверяют последовательное включение передач и нейтрали, осторожно проворачивая валы вручную. Заедание, неполный ход или отсутствие чёткой фиксации требуют проверки сборки; продавливать механизм усилием на рычаге нельзя.
