Блоки кнопок руля МИНСК VDK, пара

Блоки кнопок руля МИНСК VDK — пара пультов для управления функциями мотоцикла с рукояток. Такие переключатели позволяют пользоваться органами управления, не тянувшись к отдельной панели. Их заменяют при повреждении корпуса, заедании клавиш, ненадёжной фиксации переключателей или неисправности контактов. При подборе пары нужно сопоставить оба снятых пульта: соответствие одного корпуса ещё не означает, что второй подойдёт по креплению и подключению.

Конструкция и органы управления

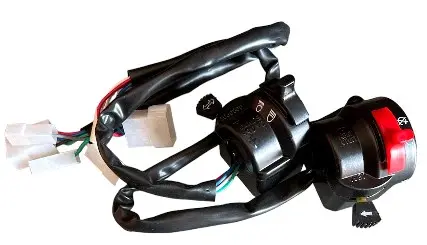

В пару входят левый и правый блоки. У них чёрные корпуса, кнопки и переключатели, отходящие провода с разъёмами. На одном из блоков выделяется красный переключатель. На органах управления нанесены условные значки, в том числе обозначения света и стрелки поворотов. При замене сверяют расположение клавиш и их рабочие положения: привычное место кнопки помогает пользоваться пультом, но само по себе не подтверждает совпадение его подключения.

Когда нужна замена

Повод проверить пульты — кнопка срабатывает только при сильном нажатии, клавиша застревает, переключатель не удерживает выбранное положение или функция периодически пропадает. Причиной могут быть износ контактов, загрязнение, попадание влаги и повреждение проводов возле выхода из корпуса. Трещины вокруг крепления мешают надёжно закрепить блок на руле. Если отказало сразу несколько функций, стоит также осмотреть разъёмы и проводку: замена исправного пульта не устранит обрыв вне него.

Что сверить при подборе

Сравните форму и посадку корпусов, способ стягивания на руле, расположение крепежа и направление выхода проводов. Проверьте, останется ли место рядом с рукоятками и рычагами, будут ли клавиши доступны пальцам. Отдельно сопоставьте длину жгутов, форму разъёмов, число контактов и их расположение. Провода должны дотягиваться до ответных соединений по штатному маршруту без натяжения и лишних перегибов.

Совпадения цвета проводов или формы колодки недостаточно для подключения. Назначение каждого контакта сверяют со схемой мотоцикла и распиновкой снятого пульта. Также сравнивают число положений переключателей и то, какие контакты замыкаются в каждом положении. Ошибка здесь может привести к неправильной работе света и сигналов, короткому замыканию или нагреву проводки. Проверку контактов выполняют на отключённом пульте, а не пробным соединением проводов под напряжением.

Установка и проверка

Перед снятием отключите питание мотоцикла, отметьте соединения и запомните маршрут жгутов. Освободите разъёмы за корпуса, не вытягивая их за провода, затем снимите старые блоки. Осмотрите ответные колодки, изоляцию, места перегиба и крепления проводки. Подгоревшие контакты, сломанные фиксаторы и перетёртые участки необходимо устранить вместе с заменой пультов, иначе неисправность может сохраниться.

Новые блоки расположите так, чтобы корпуса не проворачивались, а кнопки и переключатели не мешали ходу рычагов и возврату ручки газа. При затяжке креплений избегайте перекоса корпуса. Проложите жгуты с запасом на поворот руля, закрепите их вдали от подвижных деталей и острых кромок. После подключения проверьте каждую функцию на неподвижном мотоцикле и поверните руль до упора в обе стороны: проводка не должна натягиваться, а работа органов управления — меняться.
