Трубка топливная высокого давления для мотоблока 190N/195N (12/15 л.с.) TTG AMG-4

Топливная трубка высокого давления TTG для мотоблоков 190N/195N (12/15 л.с.) соединяет топливный насос высокого давления с форсункой. По ней топливо поступает к месту впрыска, поэтому герметичность трубки и её соединений непосредственно влияет на работу двигателя. Деталь нужна при замене повреждённой магистрали, когда утечку нельзя устранить правильной посадкой исправных соединений.

Конструкция и назначение

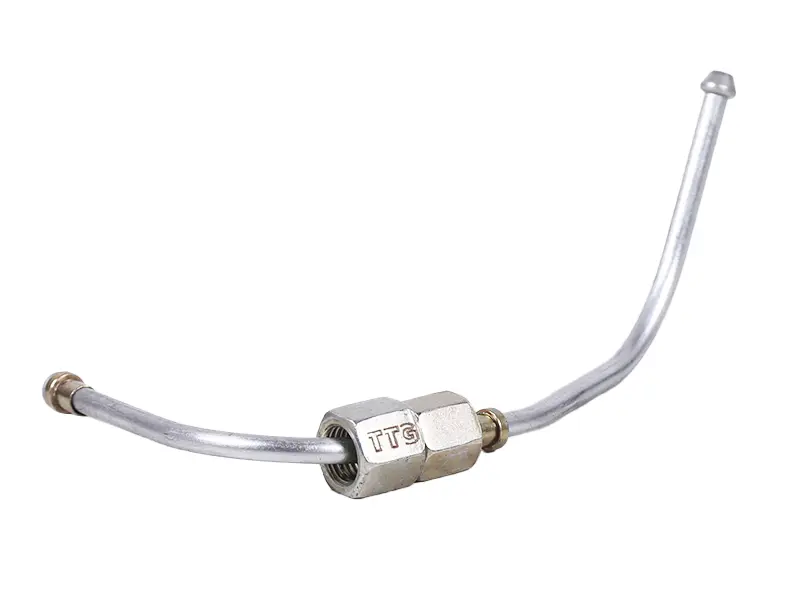

Трубка имеет жёсткую изогнутую форму, сформированные окончания и шестигранные присоединительные гайки. На одной из гаек нанесена маркировка TTG. Изгибы задают расположение магистрали между насосом и форсункой: при установке она должна обходить соседние детали и подходить к штуцерам без натяга. Гайки прижимают окончания к ответным посадочным поверхностям, а герметичность зависит от состояния и совпадения этих поверхностей.

Обычный топливный шланг не заменяет такую магистраль. На участке высокого давления важны не только проход для топлива, но и конструкция окончаний, точность их посадки и устойчивое положение трубки. Попытка приспособить неподходящую деталь подгибанием или затяжкой с усилием может привести к перекосу соединения и повторной течи.

Когда требуется замена

Повод осмотреть трубку — следы топлива возле гаек, влажные участки на изгибах, трещины, заломы или потёртости в местах контакта с соседними деталями. Утечка может сопровождаться затруднённым запуском и неустойчивой работой двигателя, но сами по себе эти симптомы ещё не указывают на неисправность трубки. Нужно определить место выхода топлива и проверить, нет ли повреждений на штуцере насоса или форсунки.

Что сверить при подборе

Сравните снятую трубку с заменой по всей форме: направлению изгибов, расстоянию между окончаниями и углам подхода к соединениям. Отдельно проверьте резьбу гаек и форму посадочных поверхностей. Совпадения обозначения двигателя недостаточно, если трубка не совмещается со штуцерами свободно. Неподходящая резьба повреждает соединение, а постоянное напряжение из-за неверной геометрии увеличивает риск трещин.

Посмотрите, как была проложена старая магистраль и где она удерживалась. Если предусмотрены штатные крепления, новая трубка должна занимать в них правильное положение. Следы трения требуют проверки соседних деталей и крепежа: без устранения контакта повреждение может появиться снова. Вместе с трубкой стоит осмотреть резьбу штуцеров, их посадочные поверхности и опоры магистрали.

Особенности установки

Работайте на остановленном остывшем двигателе после снятия давления по инструкции к нему. Очистите соединения до разборки и защитите открытые отверстия от грязи. Установите трубку без принудительного изгиба, сначала наживите обе гайки рукой и убедитесь, что окончания ровно сели на свои места. Окончательную затяжку выполняйте с моментом, указанным для двигателя; гайками нельзя подтягивать неправильно расположенную трубку к штуцерам.

После сборки выполните предусмотренное изготовителем удаление воздуха и проверьте герметичность соединений. Не ищите течь рукой при работающем двигателе: струя топлива под высоким давлением опасна. Если соединение остаётся влажным, остановите двигатель и проверьте посадку и состояние сопрягаемых поверхностей, прежде чем продолжать эксплуатацию.
