Топливопровод фильтр–ТНВД 270 мм КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Топливопровод фильтр–ТНВД длиной 270 мм соединяет топливный фильтр с топливным насосом высокого давления. Через него очищенное топливо поступает к насосу. Деталь предназначена для замены повреждённой или негерметичной подводящей магистрали: её состояние влияет на поступление топлива и устойчивость работы двигателя.

Обозначение двигателя — КМ385ВТ; совместимость: DongFeng 240/244, Foton 240/244, Jinma 240/244. При подборе учитывайте также фактические соединения на установленном фильтре и насосе, особенно если топливную систему уже переделывали.

Устройство и причины замены

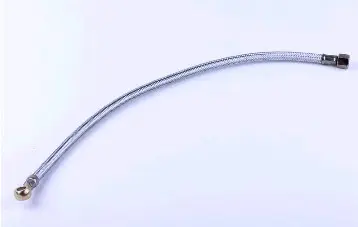

Гибкая часть топливопровода имеет наружную оплётку. На концах расположены разные присоединительные элементы: кольцевой наконечник с отверстием и соединение с шестигранником. Их форма и положение определяют, как магистраль встанет между фильтром и насосом. При монтаже шланг должен проходить плавной дугой, без резкого перегиба у наконечников.

Поводом для замены становятся следы топлива у соединений или на гибкой части, повреждение оплётки, заломы и потёртости в местах контакта с соседними деталями. Негерметичность подводящей магистрали может сопровождаться подсосом воздуха, затруднённым запуском и перебоями в работе двигателя. Такие симптомы требуют проверки соединений: сами по себе они ещё не указывают на неисправность именно шланга.

Что сверить со снятой деталью

Сопоставьте длину 270 мм, форму обоих наконечников, размеры присоединительных отверстий и резьбовое соединение. Длину старой и новой детали сравнивайте между одинаковыми точками. Проверьте угол выхода шланга из наконечников и возможность уложить его по прежнему маршруту. Совпадения длины недостаточно, если один из концов не подходит к ответной части.

Кольцевой наконечник должен соответствовать полому крепёжному болту и месту посадки, а резьбовой конец — ответному соединению по размеру, шагу и способу уплотнения. Попытка затянуть неподходящую резьбу повреждает соединение. Слишком короткая магистраль тянет наконечники, а лишняя длина может привести к перегибу или трению о соседние детали.

Особенности установки

Замену выполняют на остановленном и остывшем двигателе, перекрыв подачу топлива, если предусмотрен кран. До отсоединения очистите места стыков и подготовьте ёмкость для остатков топлива. Открытые отверстия фильтра и насоса защищайте от грязи: загрязнения не должны попасть в тракт после фильтра.

При разборке осмотрите крепёжный болт кольцевого соединения, ответные посадочные поверхности и уплотнения. Повреждённые уплотнительные шайбы замените подходящими; проверьте также опоры и крепления рядом со шлангом. Сначала наживите оба соединения, уложите магистраль без натяга и скручивания, затем затяните крепёж по требованиям к соединениям этой техники. Не исправляйте несовпадение наконечников усилием затяжки.

После подключения восстановите подачу топлива и удалите воздух из подводящего участка способом, предусмотренным для двигателя. Проверьте сухость стыков до запуска и во время работы. Шланг не должен касаться движущихся или горячих частей, а его оплётка — тереться о кромки и крепёж.
