Гильза цилиндра мотоблока 180N (9 л.с., Ø80,00) TTG AMG-3

Гильза цилиндра мотоблока 180N (9 л.с., Ø80,00) TTG AMG-3 предназначена для ремонта цилиндропоршневой группы. Внутри неё движется поршень, а поршневые кольца прилегают к стенке и удерживают давление газов в камере сгорания. Состояние внутренней поверхности влияет на компрессию, расход масла и работу двигателя под нагрузкой.

Конструкция и причины замены

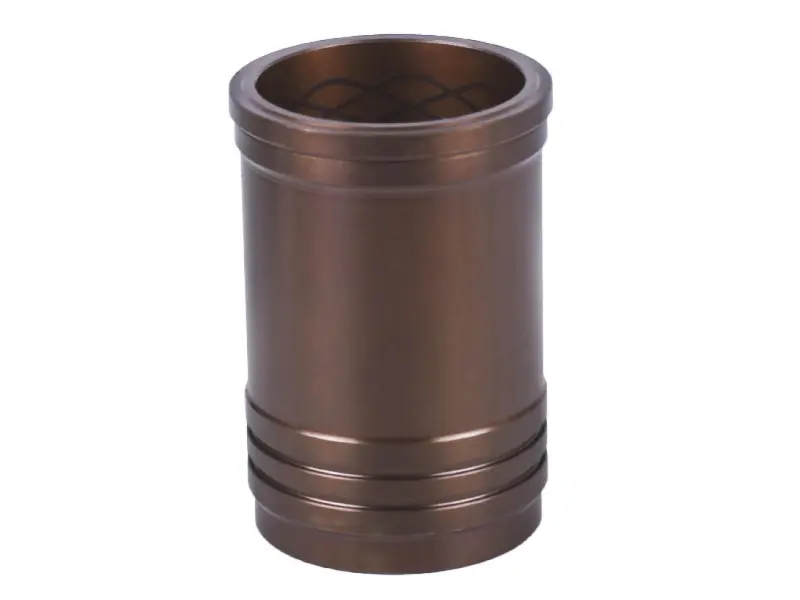

Деталь имеет форму полого цилиндра с выступающим верхним буртом и кольцевыми канавками снаружи в нижней части. При подборе важны не только диаметр рабочей поверхности, но и наружный профиль: гильза должна правильно разместиться в блоке и занять предусмотренное положение по высоте. Несовпадение посадочных участков нельзя компенсировать силой при установке.

Гильзу проверяют при снижении компрессии, повышенном расходе масла, дымлении и потере тяги. Эти признаки сами по себе ещё не доказывают её износ: оценивают также поршень и кольца. Основаниями для замены могут быть глубокие задиры, трещины, выраженная ступенька в зоне хода колец и отклонения геометрии, выходящие за допустимые пределы. Перегрев, недостаточная смазка и попадание абразивных частиц ускоряют повреждение стенки цилиндра.

Что сверить при подборе

Обозначение Ø80,00 указывает на диаметр 80,00 мм. Одного этого размера недостаточно для проверки посадки. Сравните снятую гильзу с новой по общей длине, наружным посадочным диаметрам, размерам верхнего бурта, расположению и профилю нижних канавок. Учитывайте также выступание гильзы относительно плоскости блока: от него зависит правильная сборка соединения с головкой.

Отдельно проверьте соответствие поршня и колец. Рабочий зазор определяют измерениями с учётом требований двигателя, а не только совпадением обозначений. Если мотор уже ремонтировали, установленный поршень может отличаться от первоначального. Внутренний диаметр измеряют на нескольких высотах и в разных направлениях, чтобы оценить овальность и конусность; для такой проверки нужен измерительный инструмент, а не сравнение на глаз.

Особенности установки

После снятия старой гильзы очищают посадочное место и осматривают опорные поверхности блока. Загрязнения, заусенцы и повреждения могут вызвать перекос или помешать полной посадке. Новую гильзу устанавливают по процедуре для конкретного двигателя, используя подходящую оснастку. Удары по бурту и попытки притянуть непосаженную деталь головкой могут повредить гильзу или блок.

При сборке проверяют поршень, кольца и прокладку головки; уплотнения гильзы, если они предусмотрены конструкцией двигателя, заменяют согласно требованиям ремонта. До окончательной сборки контролируют положение гильзы, необходимые зазоры и свободное перемещение поршня. Порядок затяжки и моменты крепежа берут из документации двигателя.

Слишком малый зазор между поршнем и гильзой повышает риск задиров при нагреве, слишком большой приводит к прорыву газов и расходу масла. Ошибка по высоте бурта или посадочным размерам нарушает прилегание деталей. Поэтому замена гильзы требует проверки размеров сопряжённых деталей и устранения причины прежнего износа — иначе повреждения могут появиться снова.
