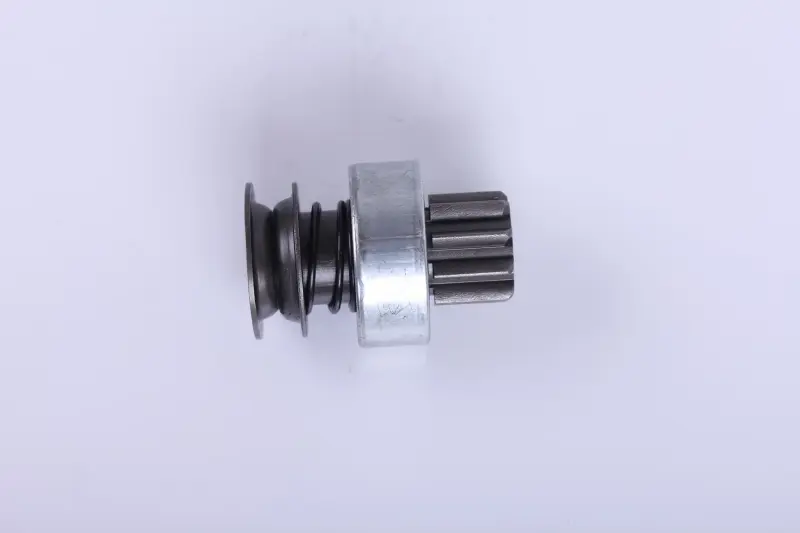

Бендикс стартера мотоблока 180N (Z-9) TTG AMG

Бендикс стартера мотоблока 180N передаёт вращение от стартера к зубчатому венцу маховика при запуске двигателя. Обозначение Z-9 указывает на приводную шестерню с 9 зубьями. После запуска привод должен разобщать двигатель и стартер, чтобы работающий мотор не раскручивал стартер. Деталь меняют при повреждении зубьев, пробуксовке муфты или заедании механизма включения.

Устройство и работа

Бендикс объединяет зубчатую шестерню и муфту; в конструкции также есть пружина и фланцы со стороны привода включения. Шестерня входит в зацепление с венцом на время пуска, а муфта передаёт усилие в нужном направлении. Для нормального запуска необходимы исправные зубья, свободное перемещение привода и правильное положение детали на валу. Заедание или неполное зацепление мешает прокрутке двигателя и ускоряет износ сопряжённых деталей.

Когда нужна замена

Повод проверить бендикс — стартер вращается, но маховик не проворачивается, зацепление возникает через раз либо при пуске слышен скрежет. При разборке обращают внимание на сколы и сильное закругление зубьев, трещины, повреждение пружины и чрезмерный люфт. Пробуксовка муфты может проявляться под нагрузкой, даже если снаружи деталь целая. Эти симптомы сами по себе не доказывают неисправность бендикса: похожие проблемы возникают при повреждённом венце или нарушении работы механизма включения.

Что сверить при подборе

Сопоставьте снятый привод с заменой по числу и профилю зубьев, наружному диаметру шестерни, общей длине и расположению упорных поверхностей. Отдельно проверьте посадку на валу: диаметр, форму сопряжения, положение канавок и способ фиксации. Сверьте размеры муфты, форму фланцев и расстояние от посадочного упора до шестерни. Для проверки размеров используйте штангенциркуль; изношенные кромки зубьев не подходят как единственный ориентир.

Одного совпадения числа зубьев недостаточно. Установленный на двигателе стартер мог ранее заменяться, поэтому полезно сверить также его обозначение и устройство снятого привода. Неподходящая посадка не позволит надёжно закрепить бендикс, а ошибка по длине или положению шестерни приведёт к неполному зацеплению либо постоянному контакту с венцом. Подгонять деталь стачиванием зубьев или посадочных поверхностей не следует.

Особенности замены

Обесточьте стартер, снимите его и разберите приводную часть по инструкции к установленному стартеру. Запомните порядок шайб, втулок и стопорных деталей. После снятия бендикса очистите доступные посадочные поверхности и осмотрите вал, вилку включения, если она предусмотрена, и крепёж привода. Повреждённые фиксаторы и изношенные опорные детали заменяют вместе с бендиксом, если они мешают его правильному положению и ходу.

Проверьте зубчатый венец по всей окружности: повреждение одного участка способно повторно испортить новую шестерню. При сборке соблюдайте установленный порядок деталей и требования к смазке конкретного стартера; заполнять муфту смазкой без соответствующего указания не нужно. До пробного пуска убедитесь в надёжной фиксации и свободном ходе привода. После установки зацепление должно происходить без скрежета, а после запуска шестерня должна выходить из зацепления.
