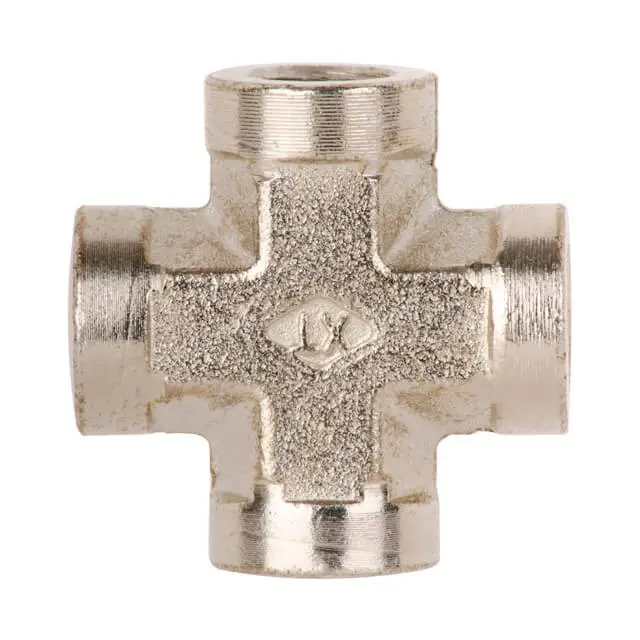

Крестовое соединение с внутренней резьбой 1/4

Крестовое соединение с внутренней резьбой 1/4 служит для соединения четырех ответвлений в одной точке. Такой фитинг используют там, где нужно свести несколько линий или вывести дополнительные подключения из общей магистрали. Крестовая форма позволяет расположить присоединяемые детали по двум пересекающимся направлениям. При замене поврежденного соединения она помогает сохранить схему разводки без перехода на несколько отдельных тройников.

Устройство и подбор

Корпус имеет четыре присоединительных выхода, расположенных попарно напротив друг друга. Внутренняя резьба рассчитана на сопряжение с наружной резьбой ответной детали. На корпусе есть плоские участки для удержания инструментом при сборке. Крестовина объединяет линии, но сама по себе не перекрывает поток: возможность отключения ветвей определяется остальными деталями системы.

Обозначение 1/4 используют при подборе резьбового присоединения. Его нельзя принимать за наружный диаметр корпуса или определять соответствие только по отверстию. Сверьте со снятым фитингом обозначение, профиль и шаг резьбы, а также форму сопряжения. Одинаковое дробное обозначение еще не означает, что любые две резьбы можно соединить. Ответная деталь должна вкручиваться без перекоса и закусывания; попытка дотянуть несовпадающую резьбу ключом повреждает витки.

Проверьте расстояние между подключениями, общие габариты и свободное место вокруг крестовины. После сборки соседние штуцеры не должны мешать друг другу, а подводящие линии — притягиваться к корпусу с усилием. Для подбора также имеют значение рабочая среда, давление и температура системы: допустимость применения оценивают по параметрам фитинга и сопрягаемых деталей. Тип уплотнения выбирают по устройству соединения, поскольку герметизация по резьбе и по отдельному уплотнителю требуют разного подхода.

Когда соединение меняют

Поводом для замены становятся трещины корпуса, сорванные или замятые витки, повреждение уплотняющих поверхностей и течь, которая сохраняется после устранения дефекта уплотнения. Загрязнение резьбы само по себе не всегда требует новой детали: после очистки проверяют целостность витков. Если корпус поврежден, дополнительная затяжка проблему не устраняет и может увеличить трещину. Вместе с крестовиной стоит осмотреть резьбу ответных штуцеров и состояние соседних уплотнителей.

Особенности установки

Соединение разбирают после отключения системы и сброса давления. С ответных деталей удаляют остатки прежнего уплотнения и загрязнения, не оставляя их внутри каналов. Поврежденные штуцеры заменяют, чтобы они не испортили резьбу новой крестовины. При сборке применяют уплотнение, подходящее для конкретного сопряжения и рабочей среды; его избыток не должен попадать в проходное сечение.

Каждую ответную деталь сначала наживляют вручную, затем затягивают с удержанием корпуса за подходящие плоские участки. Усилие не передают через подключенные трубки или шланги. Разводку собирают без натяга и боковой нагрузки на выходы. После запуска проверяют все четыре места подключения на герметичность. Перекос, несовпадение резьбы и чрезмерная затяжка могут привести к утечке и повреждению корпуса, поэтому обнаруженный дефект устраняют после повторного отключения системы.
