Муфта с внутренней резьбой 1/4 x 1/4

Муфта с внутренней резьбой 1/4 x 1/4 соединяет две ответные детали с наружной резьбой. Такое соединение используют там, где нужно состыковать резьбовые окончания и сохранить возможность разборки. Муфта подходит для замены повреждённого соединителя при совпадении резьб и требований системы. Обозначение 1/4 x 1/4 относится к двум сторонам соединения: при подборе проверяют каждую из них.

Конструкция и назначение

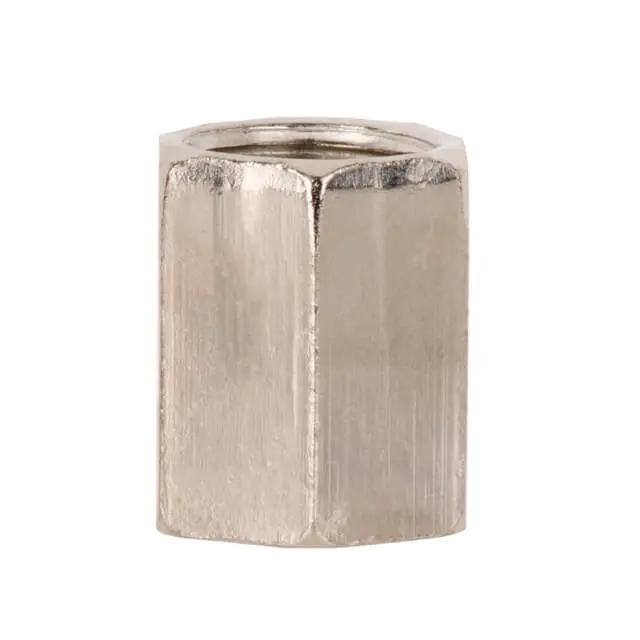

Корпус имеет вытянутую шестигранную форму и грани под гаечный ключ. За них муфту удерживают при сборке и разборке, чтобы усилие прикладывалось к самому соединителю. Внутренняя резьба принимает ответную наружную резьбу. Исправное соединение должно собираться без перекоса и обеспечивать надёжное зацепление витков; попытка компенсировать несовпадение резьб сильной затяжкой повреждает обе детали.

Что сверить при подборе

Сопоставьте муфту со снятым соединителем и ответными деталями. Проверьте обозначение резьбы, её стандарт, шаг, профиль и форму — цилиндрическую или коническую. Совпадение только обозначения 1/4 ещё не означает, что резьбы можно соединять между собой. Размер нельзя проверять одним замером отверстия линейкой: для точного сравнения используют резьбомер и сведения о присоединяемых деталях.

Также сравните длину корпуса, размер граней под ключ и доступное место для монтажа. Ответные детали должны вкручиваться на достаточную глубину и не мешать друг другу внутри соединителя. Отдельно проверьте способ уплотнения: оно может обеспечиваться в резьбе либо на предусмотренной конструкцией посадочной поверхности. Для соединения, по которому проходит жидкость или газ, материал муфты и уплотнения подбирают с учётом среды, температуры и давления системы.

Когда соединитель меняют

Причинами замены служат сорванные или замятые витки, трещины корпуса, выраженная коррозия и повреждение граней, из-за которого ключ срывается при работе. В герметичном соединении поводом для проверки становится утечка. Она может быть связана не только с муфтой, но и с изношенным уплотнением, перекосом или повреждением ответной резьбы. Поэтому вместе со снятой деталью осматривают оба присоединяемых конца и поверхности, на которых работает уплотнение.

Особенности установки

Систему отключают, а при наличии давления полностью сбрасывают его до разборки. Ответную деталь удерживают отдельным ключом, чтобы не передавать усилие на трубку, шланг или соседнее крепление. После снятия муфты удаляют остатки старого уплотнения и загрязнения, не повреждая витки. Детали с сорванной резьбой заменяют: новая муфта не восстановит их посадку.

Соединение сначала наживляют рукой. Если резьба идёт с перекосом или сразу заклинивает, сборку прекращают и проверяют соответствие деталей. Уплотнение выбирают по конструкции соединения и рабочей среде; его избыток не должен попадать во внутренний канал. Окончательную затяжку выполняют подходящим ключом с усилием, установленным для собираемого соединения. После сборки проверяют положение деталей, отсутствие нагрузки на присоединённые линии и, если требуется герметичность, отсутствие утечек при предусмотренной для системы проверке.
